УГНБ-4М2

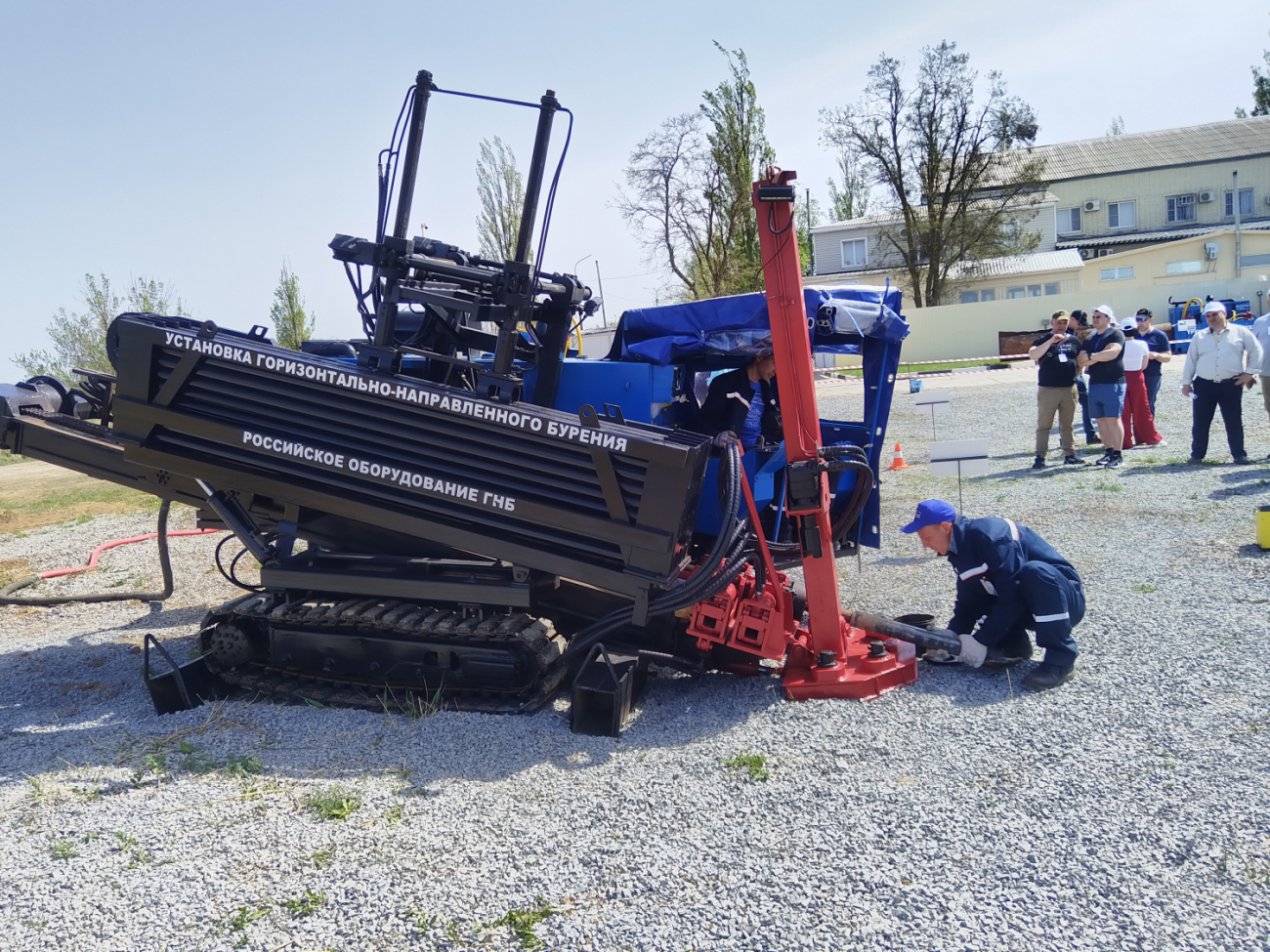

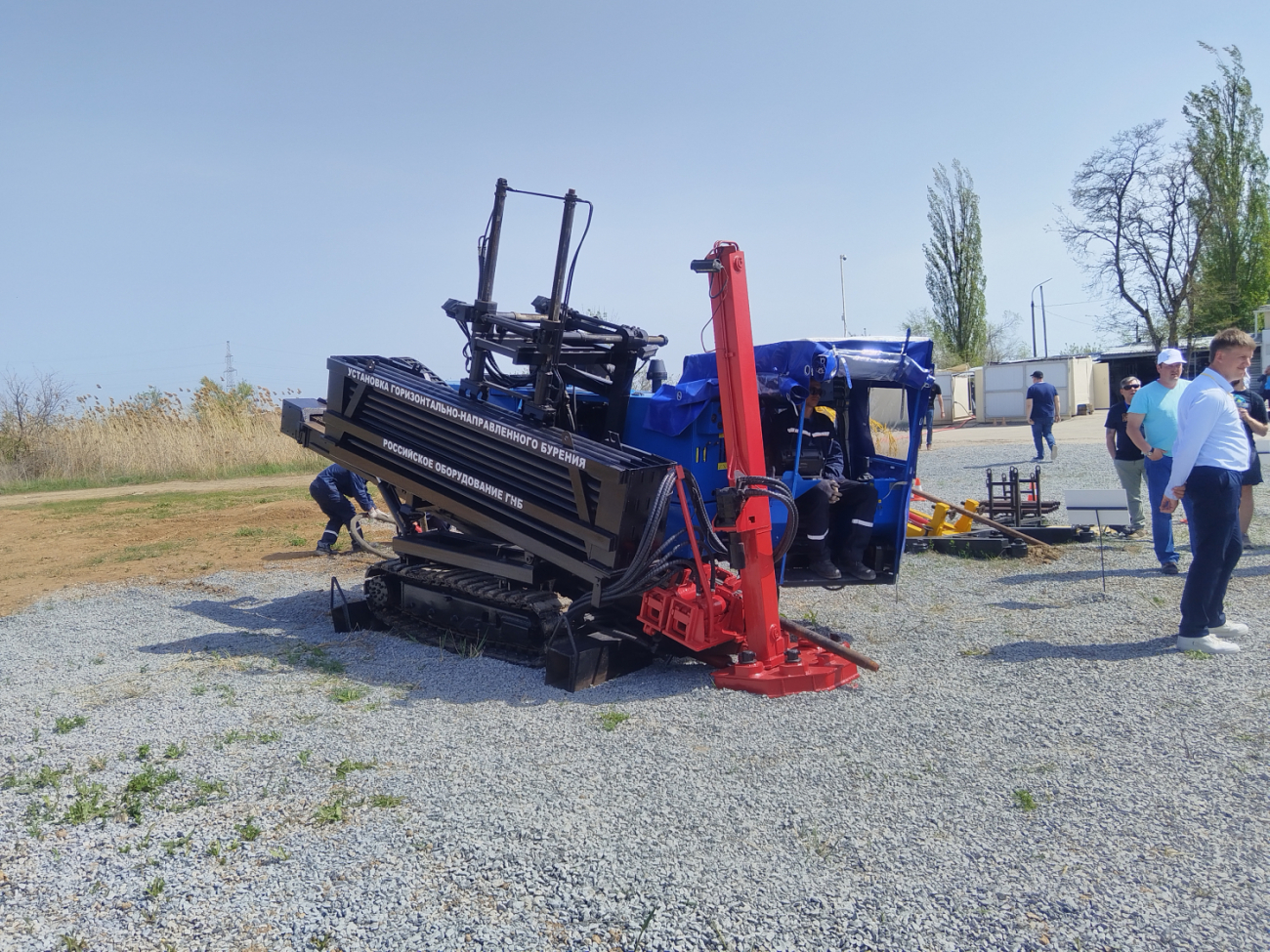

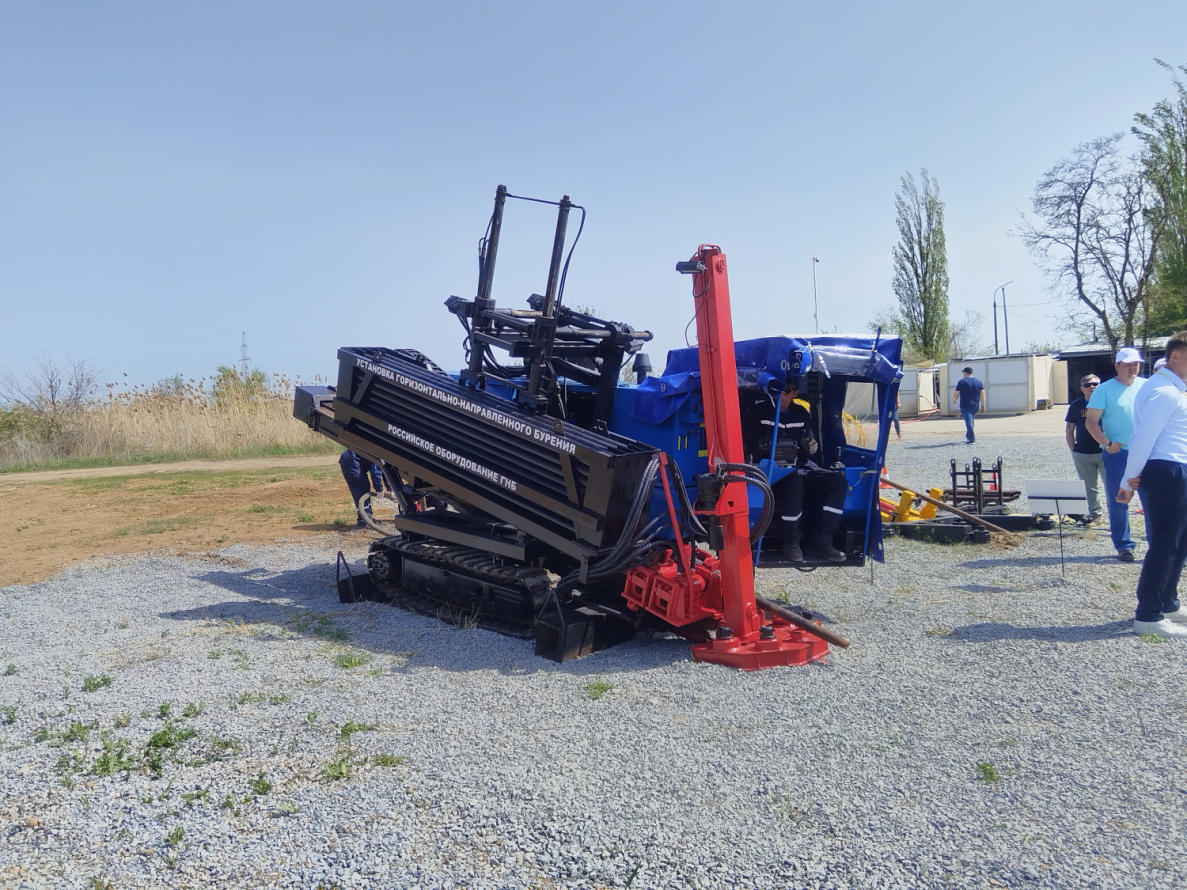

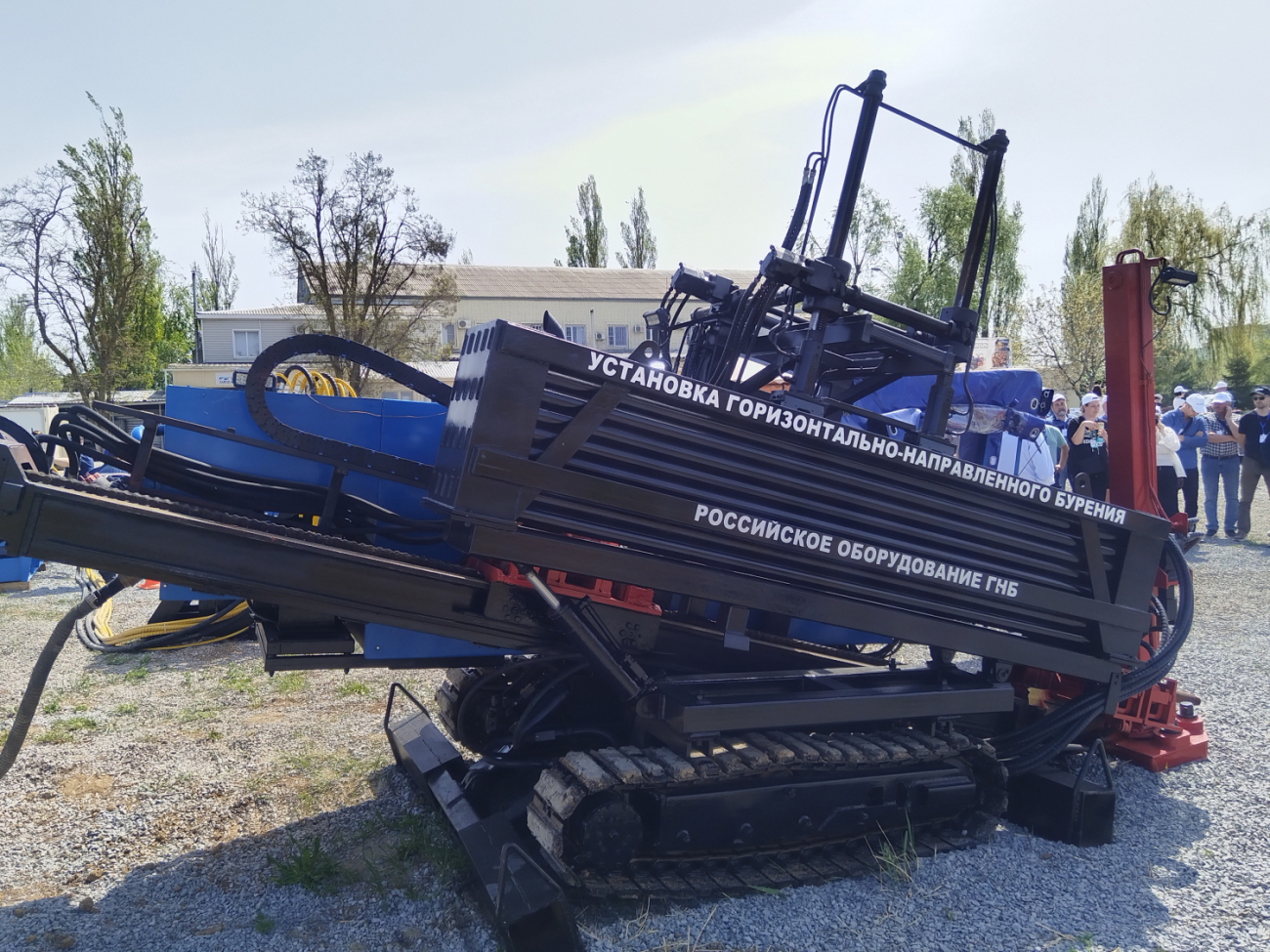

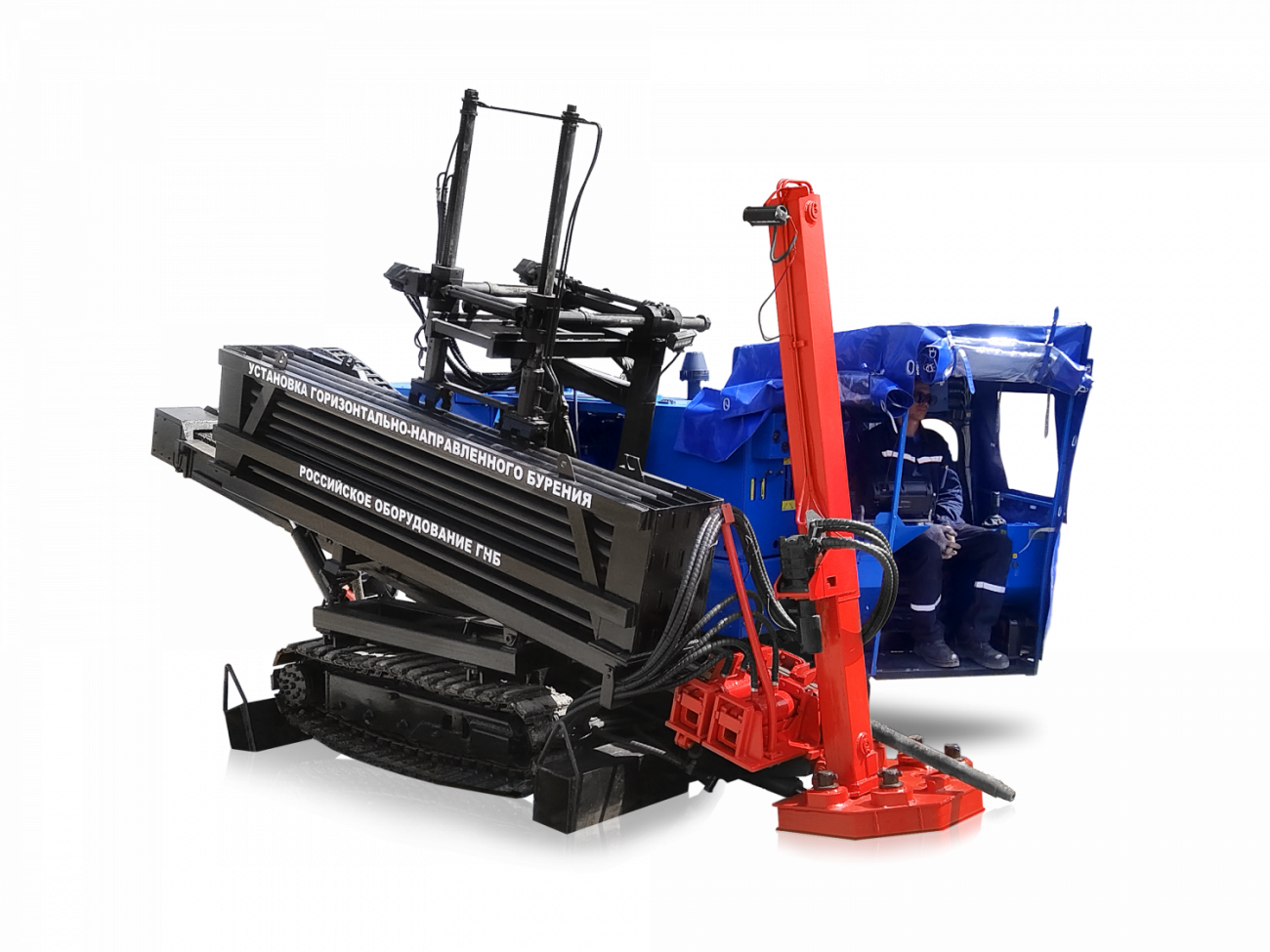

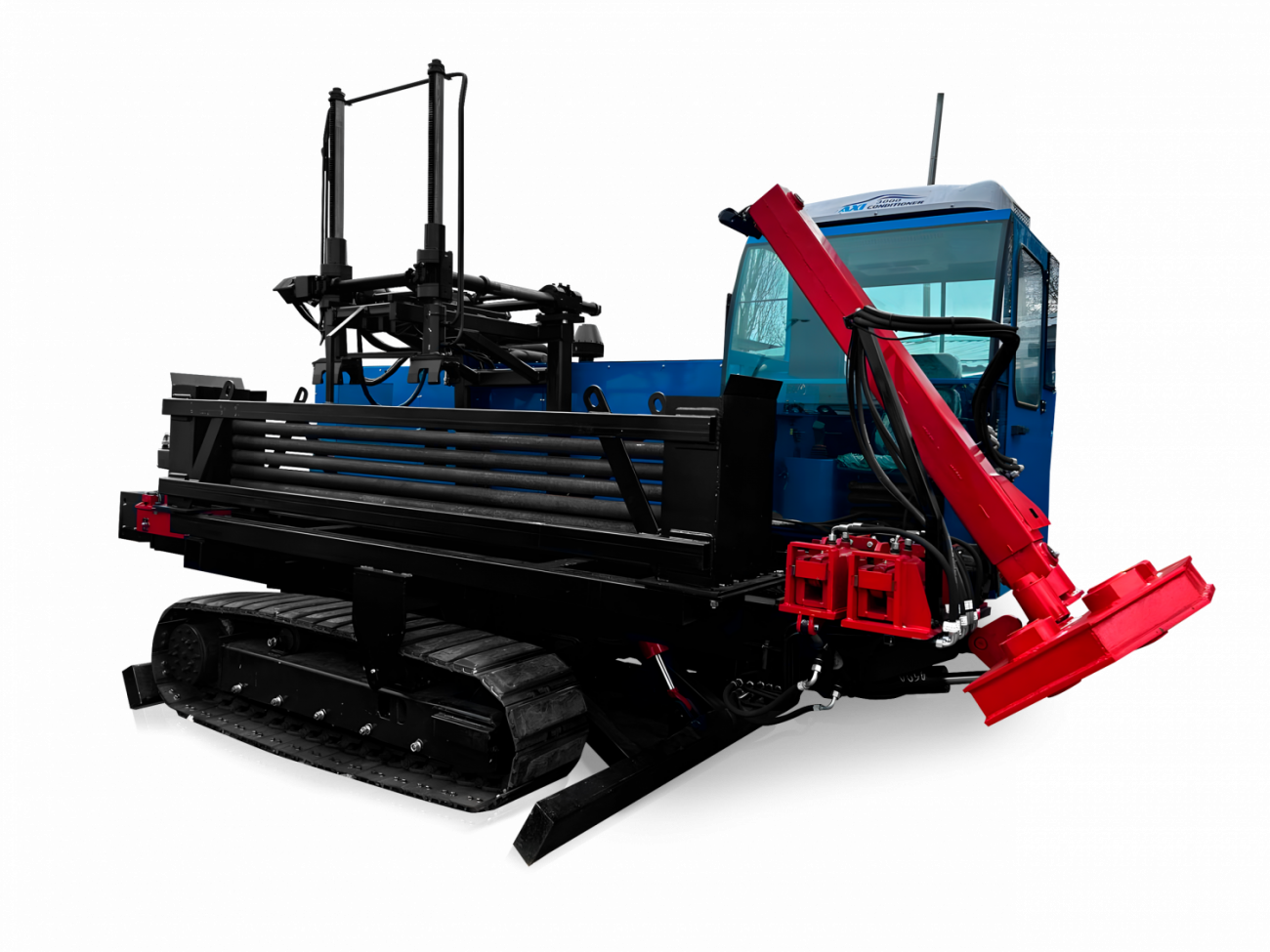

Установка горизонтально-направленного бурения

Основные характеристики

  • Количество цилиндров 4
  • Мощность (кВт/л.с.) 124
  • Длина прокола (м) 300

Назначение

Установка горизонтально-направленного бурения УГНБ-4М2 предназначена для ведения управляемого горизонтального бурения с последующим расширением до 700 мм. на расстояние вплоть до 300 метров.

Отметим, что в отличие от установки УГНБ-3М4 установка УГНБ-4М2 не требует подготовки рабочего котлована, поскольку она является самоходной, на гусеничном ходу. При этом установка «обута» в резиновые гусеницы, которые при передвижении по асфальтированным покрытиям не вредят дорожному покрытию.

Видеообзор

Технические характеристики

Параметры Единицы измерения
Количество цилиндров 4
Мощность (кВт/л.с.) 124
Длина прокола (м) 300
Усилие тяги (т) 20,5/20,5
Вращение шпинделя, до (об/мин) 0
Движение каретки (м/мин) 0
Длина штанги (мм) 3
Крутящий момент (Н*м) 5300
Диаметр пилотной скважины (мм) 100
Давление подачи раствора (бар) 50
Ширина (мм) 2250
Высота (мм) 2400
Производительность насоса (л/мин) 250
Диаметр расширения (мм) 160, 200, 300, 400, 500, 650
Угол забуривания, max (град) 15
Привод каретки цепной
Длина (мм) 6200
Масса буровой установки (с полной кассетой, в снаряженном состоянии) (кг) 10700

Отличительные особенности

компактная самоходная установка;

гидравлическая часть выполнена из комплектующих Sauer-Danfoss;

при тех же параметрах более мощная;

имеет герметичную кабину с кондиционером и отеплителем;

предпусковой подогрев ДВС.

выполняет управляемое бурение на расстояние до 400м;

оснащена стальными гусеницами с резиновыми вставками;

положение буровой головки в грунте отслеживается с помощью системы навигации;

самостоятельно заезжает на любой трал;

анкерная система позволяет надежно обеспечить позиционирование установки;

управление рабочими органами производится манипуляторами с электроуправлением;

автоматическая подача штанг, сменный магазин на 36 штанг.

Комплектация на выбор

Узнать стоимость

База

  • Буровая установка УГНБ-4 -1 шт
  • Система автоматической подачи штанг -1 шт
  • Система анкерения -1 шт
  • Сменный магазин -1 шт
  • Штанга L-3м – 50 шт
  • + комплектующие
Узнать стоимость

Стандарт

  • Буровая установка УГНБ-4М -1 шт
  • Система автоматической подачи штанг -1 шт
  • Система анкерения -1 шт
  • Сменный магазин -1 шт
  • Штанга L-3м – 100 шт
  • + комплектующие
Узнать стоимость

Максимум

  • Буровая установка УГНБ-4М2 -1 шт
  • Система автоматической подачи штанг -1 шт
  • Система анкерения -1 шт
  • Сменный магазин -1 шт
  • Штанга L-3м – 100 шт
  • + комплектующие
