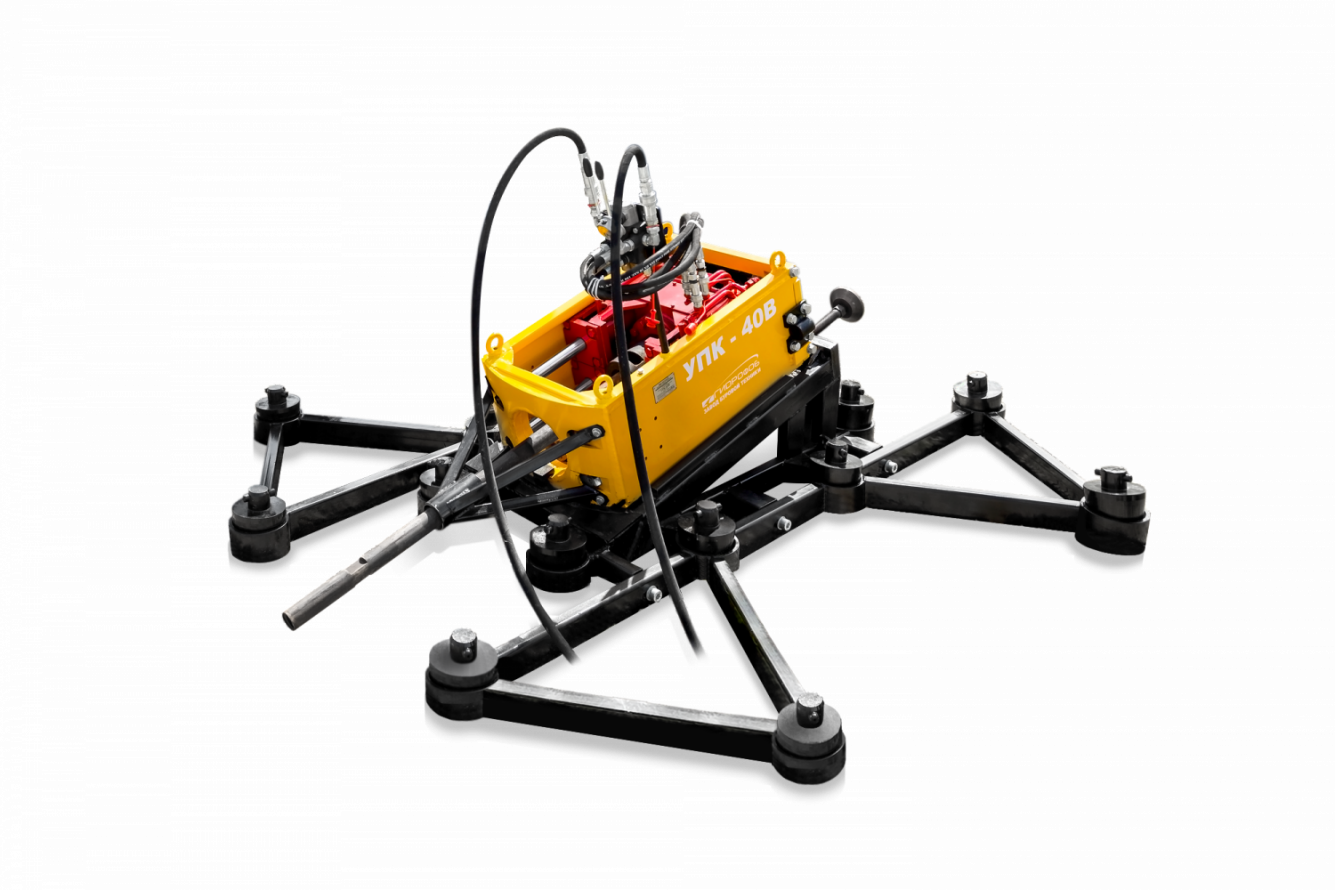

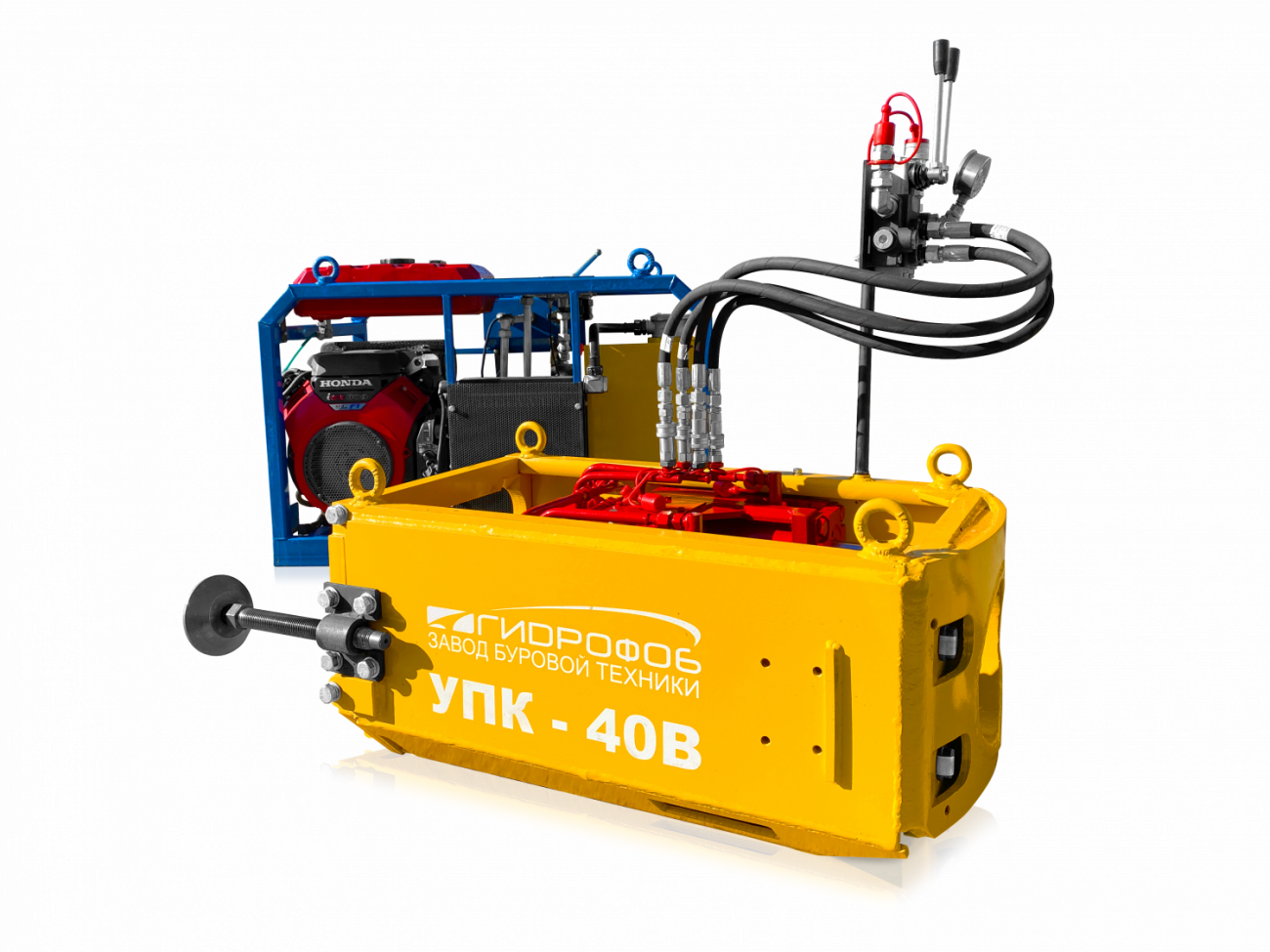

УПК-40В

Установка прокольная колодезного типа с гидроредуктором

Основные характеристики

  • Диаметр расширения, мах (мм) 350
  • Длина прокола (м) 100
  • Усилие тяги (т) 32/38

Назначение

Установка предназначена для прокладки подземных коммуникаций (трубопроводы различного назначения) методом гидравлического прокола с последующим уплотнением грунта 1-3 категории из колодца диаметром 1 метр.

Видеообзор

Технические характеристики

Параметры Единицы измерения
Диаметр расширения, мах (мм) 350
Длина прокола (м) 100
Усилие тяги (т) 32/38
Ход поршня (мм) 320
Двигатель бензиновый (л. с.) 13
Производительность гидронасоса (л./мин.) 21
Крутящий момент гидровращателя (Н*м) 900
Давление масла, max (бар) 250
Движение каретки (м/мин) 1
Диаметр штанги (мм) 50
Габаритные размеры д/ш/в (мм) 886/576/397
Вес станка (кг) 350
Вес маслостанции (кг) 120
Масса штанги L-600мм (рабочая длина 550мм) (кг) 8,6

Отличительные особенности

гидровращатель приводит в движение управляемый пилот, что позволяет вести полноценный управляемый прокол;

возможность работы на двигателе Honda GX690;

возможность вести управляемый прокол на длину до 100 метров с применение локационного оборудования;

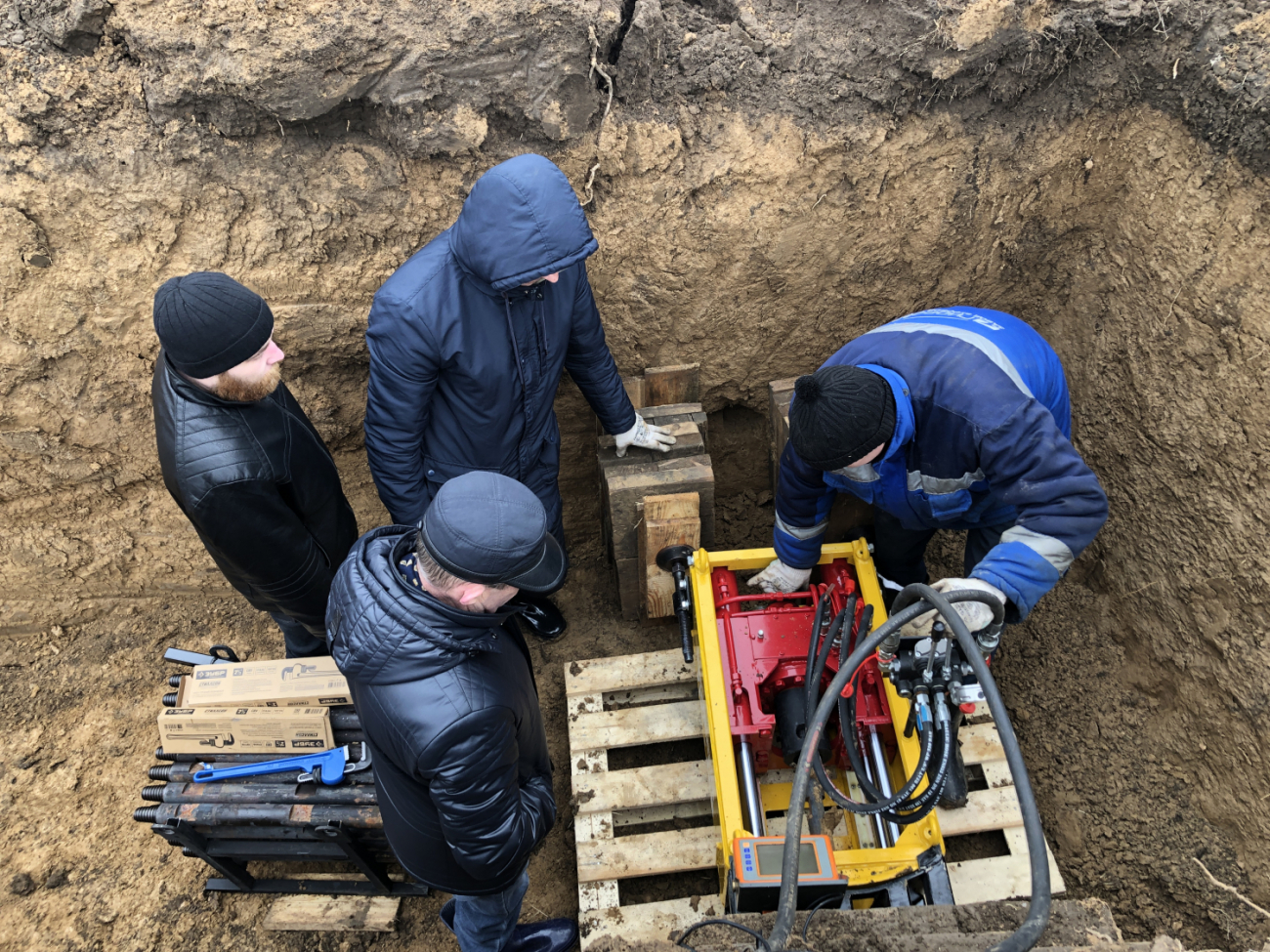

компактность - для работы необходим стартовый колодец диаметром 1м;

транспортабельность – перевезти установку можно в любом автомобиле грузоподъёмностью  500 кг;

для выполнения работ требуется 1 человек;

не требует навыков оператора в области ГНБ;

не требует расходных материалом – воды, бентонита;

установка работает в температурном диапазоне от -20оС до +40оС.

Комплектация на выбор

Узнать стоимость

База

  • На 25 метров
  • Станок УПК-40В -1 шт
  • Маслостанция Honda GX390 (промышленная серия) -1 шт
  • Штанги L-0,6м -45 шт
  • + комплектующие
Узнать стоимость

Стандарт

  • На 50 метров
  • Станок УПК-40В -1 шт
  • Маслостанция Honda GX390 (промышленная серия) -1 шт
  • Штанги L-0,6м -90 шт
  • + комплектующие
Узнать стоимость

Максимум

  • На 100 метров
  • Станок УПК-40В -1 шт
  • Маслостанция Honda GX390 (промышленная серия) -1 шт
  • Штанги L-0,6м -180 шт
  • + комплектующие
