Назначение

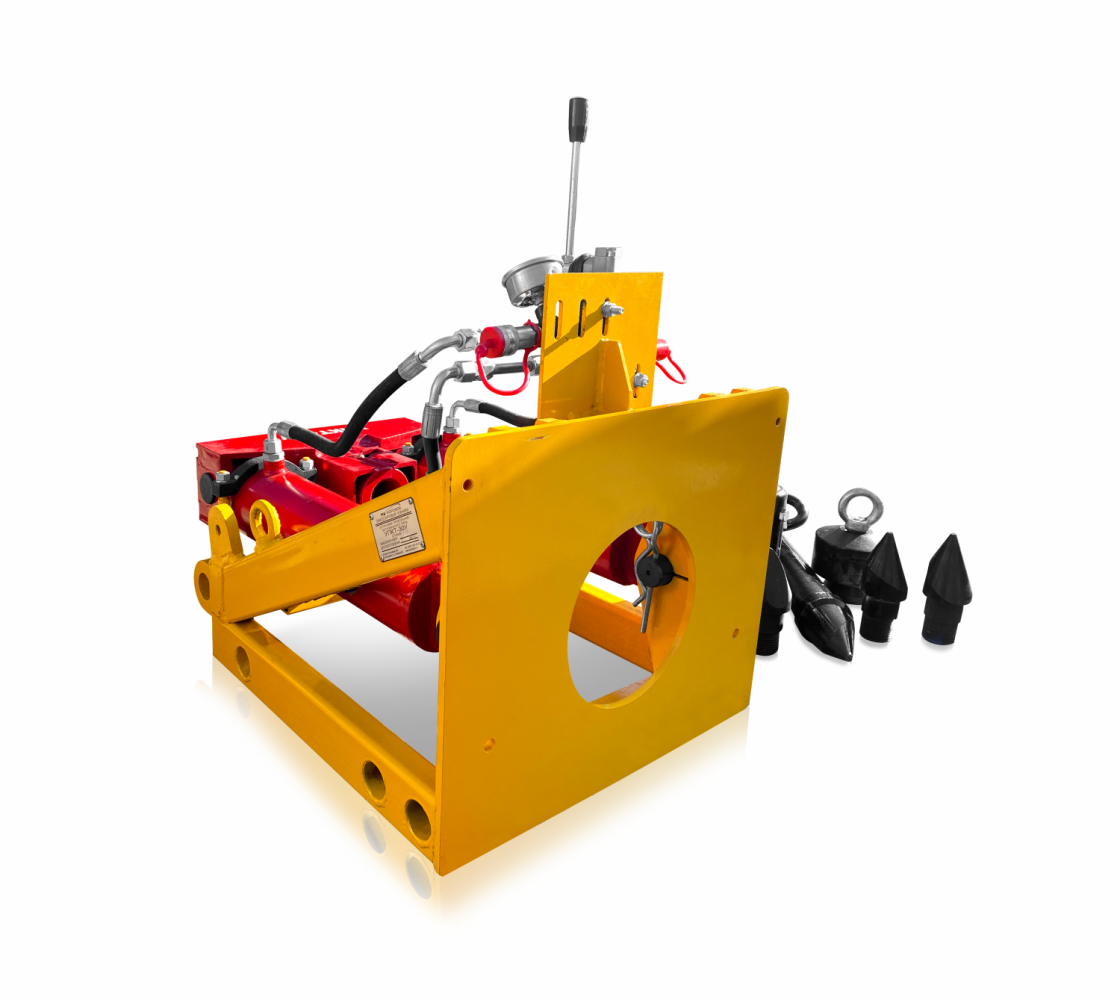

Установка предназначена для прокладки подземных коммуникаций (трубопроводы различного назначения) методом гидравлического прокола с последующим уплотнением грунта 1-3 категории.

Видео

Технические характеристики

Диаметр расширения, мах (мм) 350
Длина прокола (м) 100
Усилие прямой/обратной тяги (т) 30/32
Ход поршня (мм) 320
Производительность гидронасоса (л./мин.) 21
Давление масла, max (бар) 200
Скорость движения каретки (м/мин) 1
Диаметр штанги (мм) 45
Габаритные размеры д/ш/в (мм) 1050/550/610
Вес станка (кг) 170
Вес маслостанции (кг) 120
Двигатель бензиновый (Honda GX-390) (л.с.) 13
Масса штанги, L-600 мм (кг) 6,6

Отличительные особенности

- Возможность вести управляемый прокол на длину до 100 метров с применение локационного оборудования;

- компактность - для работы необходим стартовый котлован длиною 1,6м;

- модульность конструкции –позволяет монтировать установку в котловане без привлечения крана-манипулятора;

- транспортабельность – перевезти установку можно в любом автомобиле универсале;

- для выполнения работ требуется 1 человек;

- не требует навыков оператора в области ГНБ;

- не требует расходных материалом – воды, бентонита;

- установка работает в температурном диапазоне от -20оС до +40оС.

Особенности установки

- прокол грунта на дистанцию до 100 метров;

-  мощное усилие тяги при компактных размерах;

- компактная и транспортабельная любым транспортным средством;

- модульность конструкции, вес самой тяжелой части не превышает 60кг;

- монтаж на объекте без применения крана-манипулятора силами 2х человек;

- максимальное время развертывания на объекте – 30 мин;

- не требует высокой квалификации рабочего персонала;

- проста в эксплуатации.

Комплектация на выбор

База

  • На 25 м
  • Станок УПКТ-30 (модульный) - 1 шт
  • Маслостанция Honda GX390 (промышленная серия) - 1 шт
  • Штанги L-600м- 1 штм (рабочая L-550мм) - 45 шт
  • Тара для штанг - 1 шт
  • + комплектующие
Оставить заявку

Стандарт

  • На 50 м
  • Станок УПКТ-30 (модульный) - 1 шт
  • Маслостанция Honda GX390 (промышленная серия) - 1 шт
  • Штанги L-600мм (рабочая L-550мм) - 90 шт
  • Тара для штанг - 2 шт
  • + комплектующие
Оставить заявку

Максимум

  • На 100 м
  • Станок УПКТ-30 (модульный) - 1 шт
  • Маслостанция Honda GX390 (промышленная серия) - 1 шт
  • Штанги L-600мм (рабочая L-550мм) - 180 шт
  • Тара для штанг - 3 шт
  • + комплектующие
Оставить заявку
