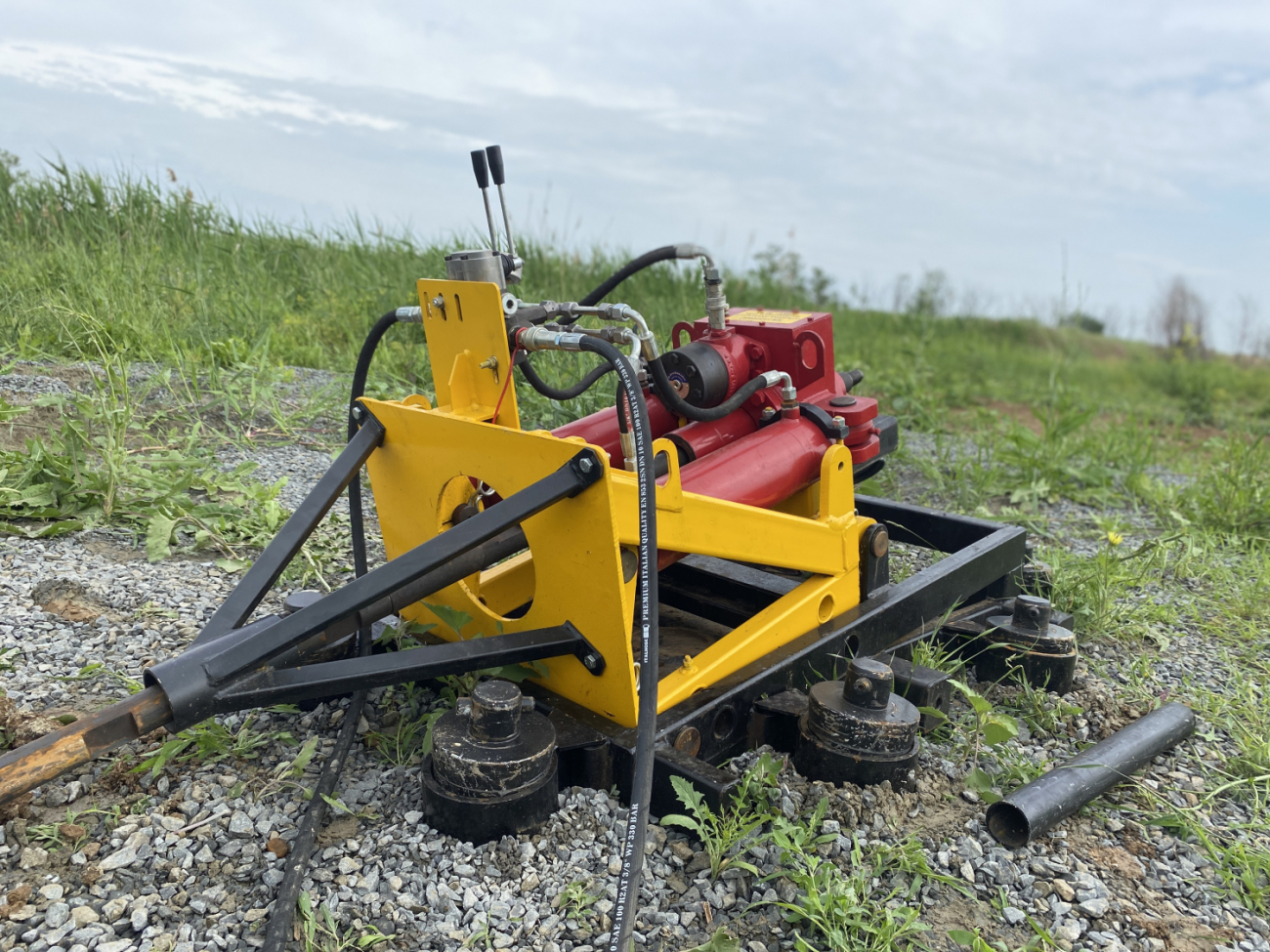

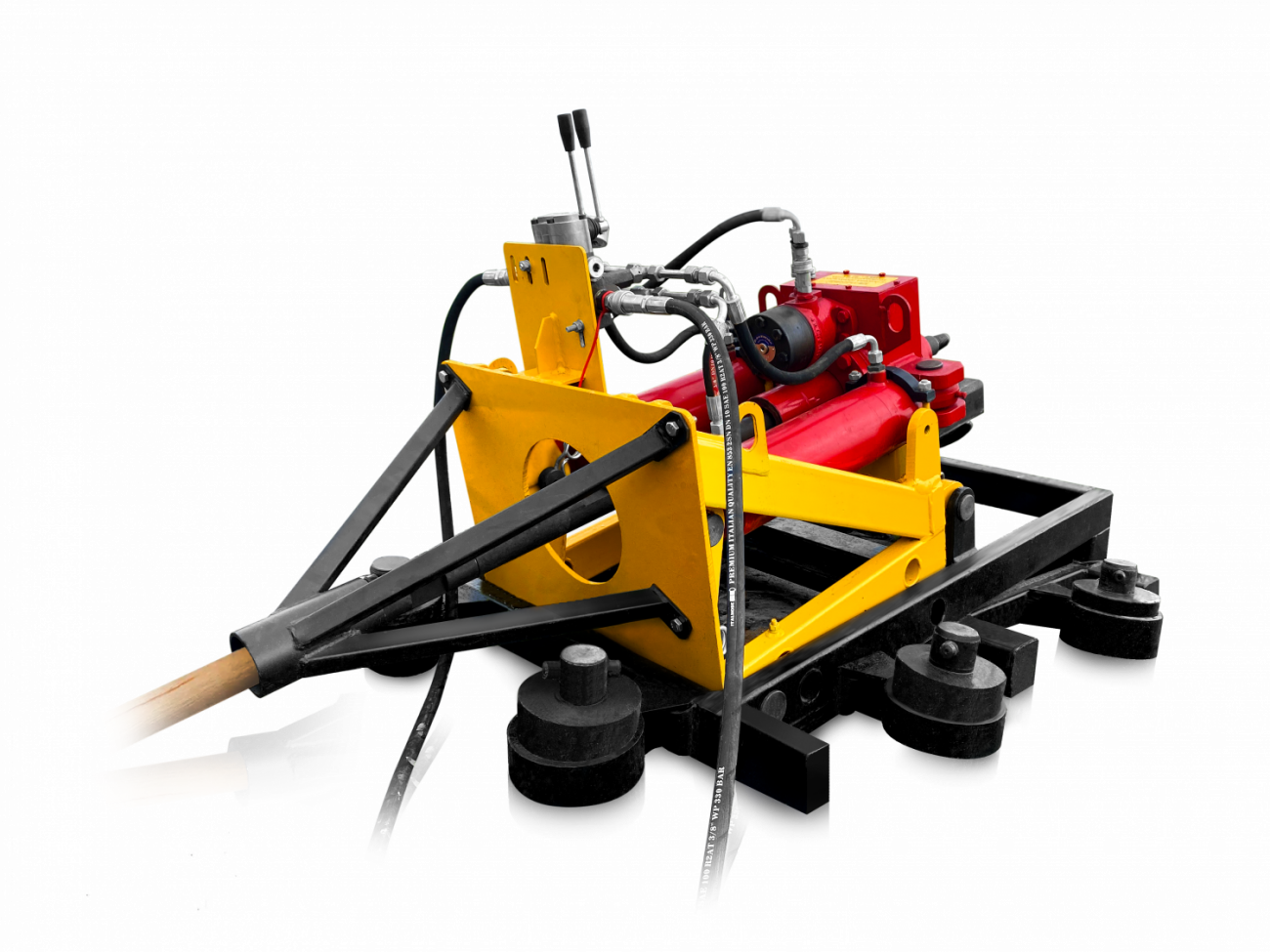

УПКТ-30В с поверхности

Установка с поверхности, с автопроворотом плети, 20 тонн

Основные характеристики

  • Диаметр расширения, мах (мм) 295
  • Длина бурения (м) 100
  • Усилие тяги (т) 16/20

Назначение

Установка предназначена для прокладки подземных коммуникаций (трубопроводы различного назначения) методом гидравлического прокола с последующим уплотнением грунта 1-3 категории с поверхности без подготовки приямков.  Анкерную систему можно снять, и установка будет работать из приямка.

Видеообзор по установке

Смотреть другие видео

Видеоотзывы по установке

Технические характеристики

Параметры Единицы измерения
Диаметр расширения, мах (мм) 295
Длина бурения (м) 100
Усилие тяги (т) 16/20
Ход поршня (мм) 320
Двигатель бензиновый (л. с.) 13
Производительность гидронасоса (л./мин.) 21
Давление масла, max (бар) 200
Движение каретки (м/мин) 3
Масса штанги L-600мм (кг) 6
Диаметр штанги (мм) 45
Габаритные размеры д/ш/в (мм) 1100/650/820
Вес маслостанции (кг) 150
Крутящий момент (Н*м) 1500
Вес рамы переносной (кг) 75
Вес анкера (кг) 30
Вес одного модуля, не более (кг) 90

Отличительные особенности

возможность вести управляемый прокол на длину до 100 метров с применением локационного оборудования с поверхности, не нарушая наземное благоустройство;

гидровращатель позволяет проворачивать буровую плеть на 100 метров;

транспортабельность – перевезти установку можно в любом автомобиле универсале;

для выполнения работ требуется 2 человека;

не требует навыков оператора в области ГНБ;

не требует расходных материалом – воды, бентонита;

установка работает в температурном диапазоне от -20оС до +40оС.

мощное усилие тяги при компактных размерах;

компактная и транспортабельная любым транспортным средством;

модульность конструкции, вес самой тяжелой части не превышает 60кг;

монтаж на объекте без применения крана-манипулятора силами 2х человек;

максимальное время развертывания на объекте – 30 мин;

не требует высокой квалификации рабочего персонала;

проста в эксплуатации.

Комплектация на выбор

Узнать стоимость

База

  • На 25 метров
  • Станок УПКТ-30 (модульный, быстроразъёмные соединения) -1 шт
  • Маслостанция Honda GX390 -1 шт
  • Штанги L-600мм (рабочая L-550мм) 30ХГСА -45 шт
  • + комплектующие
Узнать стоимость

Стандарт

  • На 50 метров
  • Станок УПКТ-30 (модульный, быстроразъёмные соединения) -1 шт
  • Маслостанция Honda GX390 -1 шт
  • Штанги L-600мм (рабочая L-550мм) 30ХГСА -90 шт
  • + комплектующие
Узнать стоимость

Максимум

  • На 100 метров
  • Станок УПКТ-30 (модульный, быстроразъёмные соединения) -1 шт
  • Маслостанция Honda GX390 -1 шт
  • Штанги L-600мм (рабочая L-550мм) 30ХГСА -180 шт
  • + комплектующие
