Прокольные установки

Прокольные установки для бестраншейной прокладки коммуникаций

Прокольные установки применяются для бестраншейной прокладки труб и инженерных коммуникаций методом горизонтального прокола грунта. Технология позволяет выполнять подземные переходы под автомобильными дорогами, тротуарами, благоустроенными территориями и другими объектами без устройства открытой траншеи по всей длине трассы.

Завод буровой техники «Гидрофоб» производит гидравлические установки для прокола грунта различной мощности. В зависимости от условий проведения работ можно подобрать котлованную, колодезную или установку управляемого прокола.

Как выполняется прокол грунта

При прокладке коммуникаций методом прокола рабочий инструмент перемещается в грунте за счёт усилия гидравлической установки. Последовательно наращивая буровые штанги, оператор формирует пилотную скважину от точки входа до точки выхода.

После прохождения пилотной скважины устанавливается расширитель. При обратном движении происходит расширение канала до диаметра, необходимого для последующей прокладки или затягивания трубы. Грунт при этом преимущественно уплотняется вокруг формируемой скважины, что позволяет выполнять работы без разработки траншеи вдоль всей трассы.

Для контроля траектории при выполнении управляемого прокола может применяться локационное оборудование, позволяющее определять положение буровой головки и корректировать направление движения.

Где применяются установки прокола грунта

Технология используется при строительстве водопроводов, канализации, газопроводов, кабельных линий, футляров и других инженерных коммуникаций.

Один из наиболее распространённых вариантов применения — прокол под дорогой, когда необходимо провести трубу или кабель без вскрытия дорожного покрытия. Метод также подходит для выполнения переходов под тротуарами, парковками, дворовыми и благоустроенными территориями.

Котлованные и колодезные прокольные установки

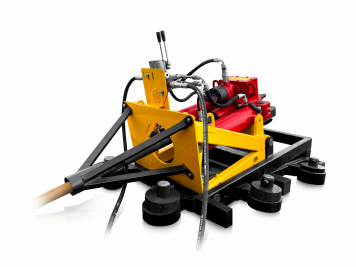

Котлованные установки размещаются в стартовом котловане и применяются при выполнении бестраншейных переходов различной длины и диаметра.

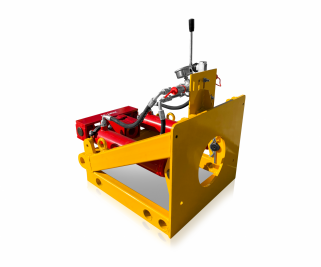

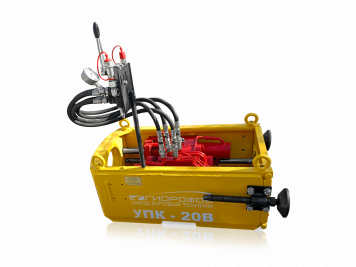

Колодезные установки отличаются более компактным исполнением и позволяют выполнять работы непосредственно из существующих колодцев или в условиях ограниченного рабочего пространства.

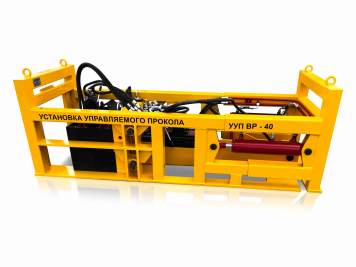

Для более точного ведения пилотной скважины применяются установки управляемого прокола, работающие совместно с системой подземной локации.

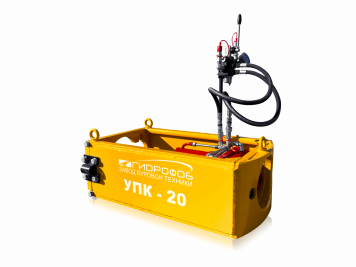

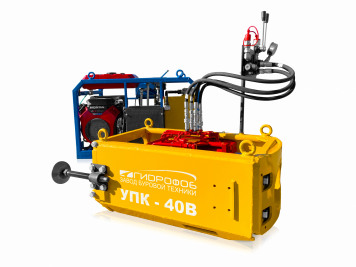

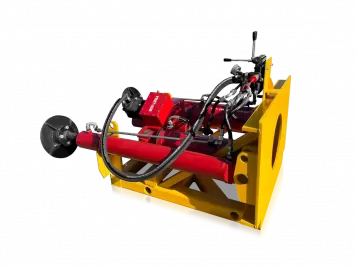

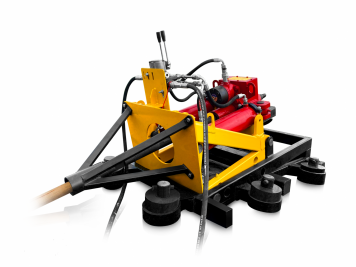

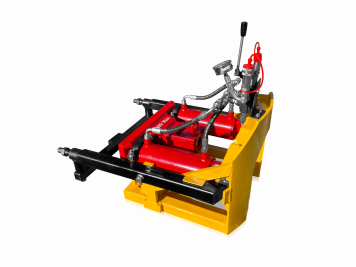

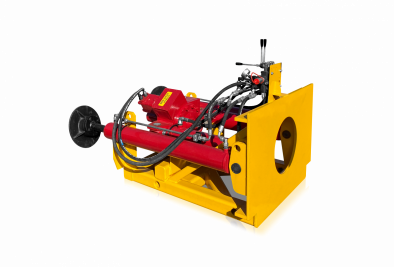

Прокольные установки «Гидрофоб»

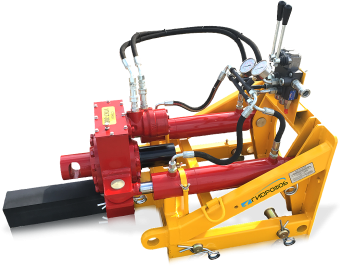

В каталоге представлены установки с различным тяговым усилием, ручным или автоматическим проворотом буровой плети и возможностью работы из котлована или колодца. В зависимости от модели оборудование позволяет выполнять проколы длиной до 150 метров и расширять скважину до 600 мм.

При выборе прокольной установки необходимо учитывать длину перехода, требуемый диаметр прокладываемой трубы, характеристики грунта, условия размещения оборудования и необходимое усилие тяги.

Завод «Гидрофоб» производит оборудование для прокола грунта, буровые штанги, расширители и другой инструмент для выполнения бестраншейных работ. Специалисты завода помогут подобрать комплектацию прокольной установки под конкретную задачу.
