Трубные разрушители

Трубные разрушители для бестраншейной замены трубопроводов

Трубные разрушители — оборудование для бестраншейной замены изношенных подземных коммуникаций. Технология позволяет разрушить существующую трубу и одновременно протянуть по старому каналу новый трубопровод без разработки открытой траншеи по всей длине трассы.

Метод применяется при ремонте и реконструкции водопроводных, канализационных и других инженерных сетей, особенно в городской застройке, под дорогами, тротуарами, дворовыми и промышленными территориями, где проведение масштабных земляных работ затруднено.

Завод буровой техники «Гидрофоб» производит гидравлические трубные разрушители различной мощности для работы из колодца или стартового котлована.

Как работает трубный разрушитель

Технология трубного разрушения основана на использовании существующего трубопровода в качестве готовой трассы для прокладки новой трубы.

На первом этапе через старый трубопровод последовательно проталкивается колонна специальных штанг. После выхода штанг в конечной точке к ним присоединяется разрушающий инструмент и новый трубопровод.

При обратном движении установки режущий инструмент разрушает старую трубу, а её фрагменты вытесняются в окружающий грунт. Одновременно вслед за разрушающим инструментом по освободившемуся каналу затягивается новая труба.

В результате новый трубопровод прокладывается по существующей трассе без необходимости полностью вскрывать поверхность над коммуникацией.

Какие трубы можно заменять методом разрушения

Технология применяется для замены изношенных трубопроводов из:

• стали;
• чугуна;
• керамики;
• железобетона.

В качестве нового трубопровода может использоваться ПНД-труба. В зависимости от условий объекта технология позволяет заменить старую трубу на новую равного или большего диаметра, увеличивая при необходимости пропускную способность существующей инженерной сети.

Где применяется бестраншейная замена труб

Трубное разрушение особенно эффективно при реконструкции существующих коммуникаций в условиях плотной городской инфраструктуры. Новый трубопровод проходит по уже существующему подземному коридору, поэтому не требуется искать новую трассу для его размещения.

Метод позволяет выполнять санацию и замену трубопроводов под автомобильными дорогами, тротуарами, парковками, благоустроенными территориями и другими объектами с минимальным объёмом земляных работ.

Колодезные и котлованные трубные разрушители

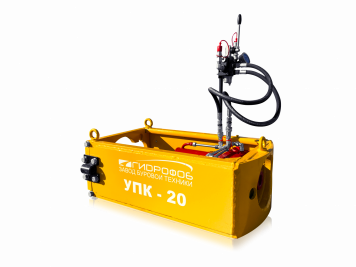

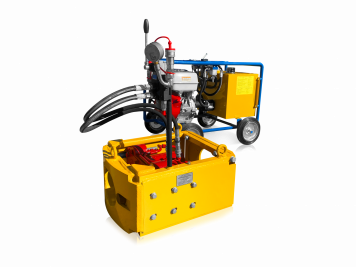

Для небольших диаметров и работы в стеснённых условиях применяются колодезные трубные разрушители. Компактное оборудование устанавливается непосредственно в существующем колодце, что позволяет в ряде случаев выполнять замену коммуникаций без устройства отдельного рабочего котлована.

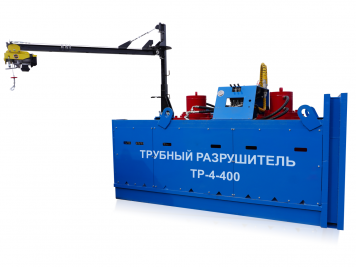

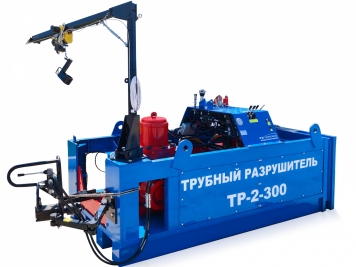

Для трубопроводов большего диаметра используются мощные котлованные трубные разрушители. Такое оборудование обеспечивает высокое тяговое усилие и предназначено для выполнения более сложных и протяжённых работ.

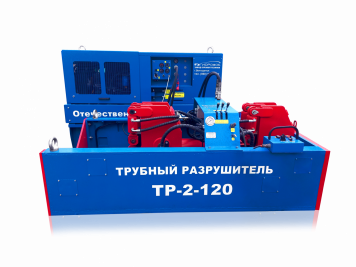

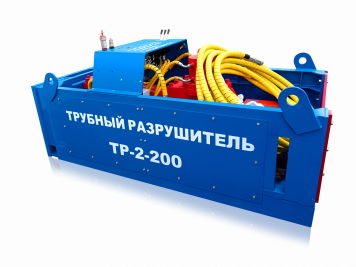

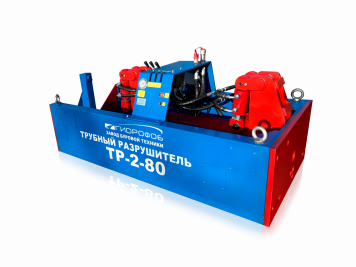

Трубные разрушители «Гидрофоб»

В каталоге завода представлены установки для различных задач бестраншейной реконструкции коммуникаций. В зависимости от модели оборудование позволяет выполнять разрушение труб диаметром до 1000 мм на участках длиной до 200 метров, с максимальным усилием тяги до 303 тонн.

При выборе трубного разрушителя необходимо учитывать материал и диаметр существующей трубы, толщину стенки, её техническое состояние, длину участка, диаметр нового трубопровода и условия проведения работ.

Специалисты завода «Гидрофоб» помогут подобрать трубный разрушитель и необходимый инструмент под конкретную задачу по бестраншейной замене трубопровода.
