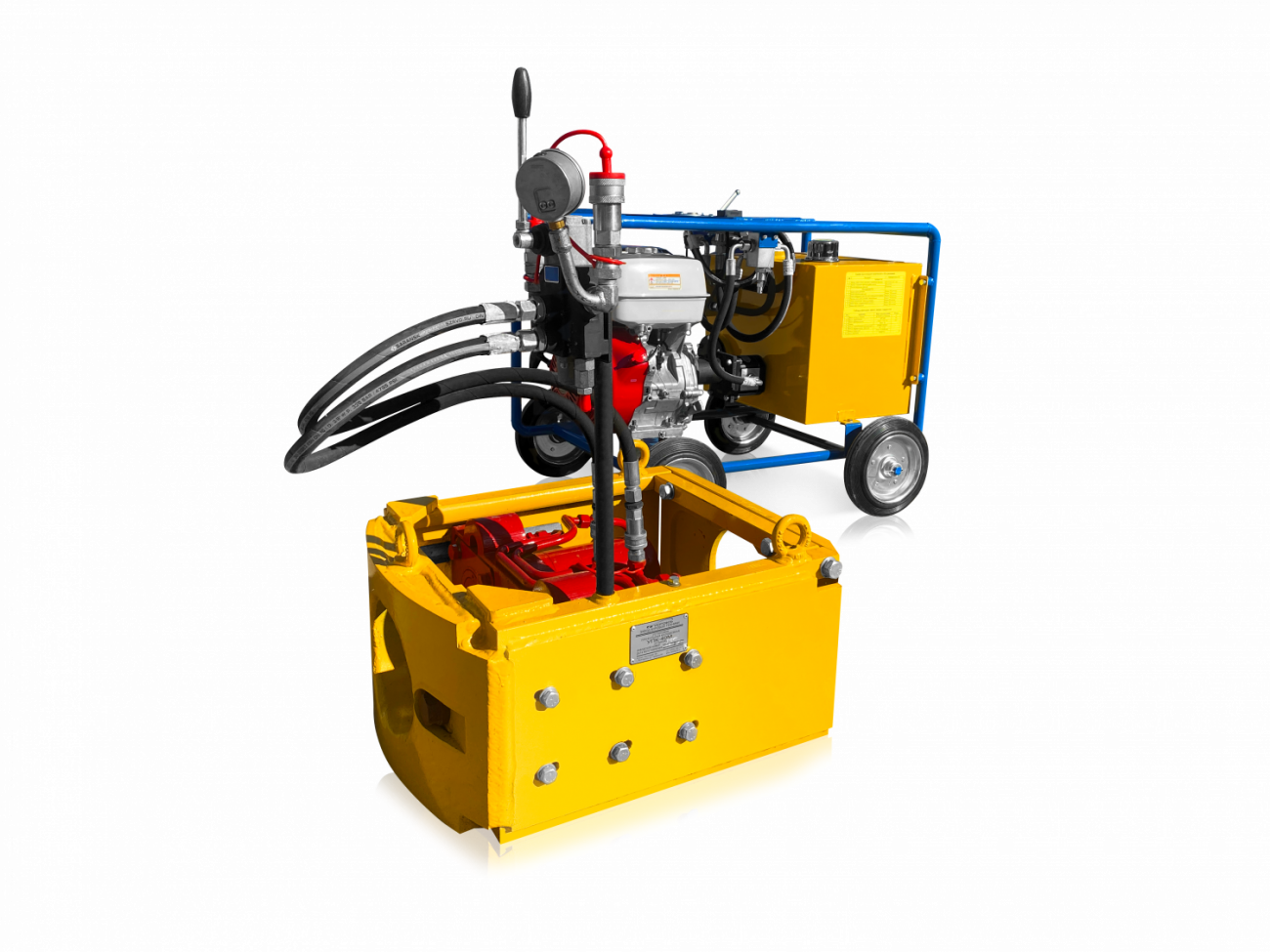

Предназначен для восстановления старых трубопроводов методом гидравлического разрушения диаметром до 225 мм и длиной до 100 метров.
Предназначен для восстановления старых трубопроводов методом гидравлического разрушения диаметром до 225 мм и длиной до 100 метров.
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Диаметр разрушения (ДУ, мм) | 219* |
| Длина разрушаемой трубы (м) | 100 |
| Усилие тяги (т) | 40 |
| Скорость перемещения каретки (м/мин) | 2,7 |
| Повышенная скорость перемещения каретки (м/мин) | 5,4 |
| Рабочий ход каретки (мм) | 125…160 |
| Диаметр штанги (мм) | 50 |
| Длина штанги (общая/рабочая) (мм) | 300/250 |
| Масса штанги (кг) | 4 |
| Габаритные размеры установки д/ш/в (мм) | 600/520/300 |
| Вес установки (кг) | 220 |
компактность - для работы достаточно колодца диаметром 700мм;
транспортабельность и простая в эксплуатации;
установка работает в температурном диапазоне от -20оС до +40оС;
замена трубопровода методом гидравлического разрушения до 100 метров;
большое усилие тяги при компактных размерах;
максимальное время развёртывания на объекте – 30 мин;
не требует высокой квалификации рабочего персонала;
не требуется рабочий котлован;
счётчик моточасов для своевременного проведения ТО;
наличие на маслостанции дивертора для включения-отключения давления в гидросистеме;
наличие манометра для регистрации давления в системе;
наличие глазка контроля масла в гидробаке;
быстросъёмные соединения для подключения РВД к маслостанции и станку;
сбросной клапан позволяющий настраивать рабочее давление в системе;
упорный лист предохраняет стенки колодца от повреждений.
Мощность, л/ с………………………………………………………………..............… 22,1
Топливо ……………………………………………………………....…............. Аи92 – 95
Система запуска ……………………………………… Электрический стартер
Система охлаждения ……………………………...... Автоматическая МО2
Номинальный расход МО2, л/ мин………………………………………...... 120
Подача масла, л/ мин…………………………………………………………..........… 36
Рабочее давление, bar ……………………………………………………………….... 250
Габаритные размеры (ДхШхВ), мм …………………….… 1180х730х830
Масса (Сухой)/(Заправленной), кг ……………………………….….. 225/300
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Тип насоса | Шестеренчатый |
| Количество насосов | 2 |
| Рабочий объем насоса(ов) (см3) | 20/10 |
| Двигатель | Honda GX-690 |
| Мощность (л.с.) | 24 |
| Частота вращения (об/мин) | 3600 |
| Давление масла гидросистемы (bar) | 130-250 |
| Производительность насоса (л/мин) | 72/36 |
| Объем маслобака (л) | 83 |
| Объем топливного бака (л) | 20 |
| Габаритные размеры (д/ш/в, мм) | 1180/730/830 |
| Вес маслостанции (не заправленная) (кг) | 170 |
| Вес маслостанции (заправленная) (кг) | 265 |
