Бурошнековая установка

Бурошнековые установки для бестраншейной прокладки труб

Бурошнековые установки применяются для бестраншейной прокладки стальных труб и футляров методом горизонтального шнекового бурения. Технология позволяет создавать подземные переходы под автомобильными и железными дорогами, промышленными площадками, благоустроенными территориями и другими объектами без разработки открытой траншеи по всей длине трассы.

Завод буровой техники «Гидрофоб» производит установки бурошнекового бурения для прокладки труб большого диаметра. Оборудование предназначено для работы из стартового котлована и может применяться при строительстве водопроводов, канализационных коллекторов, футляров и других инженерных коммуникаций.

Как работает бурошнековое бурение

Принцип технологии основан на одновременном бурении грунта, его механическом удалении из скважины и продвижении прокладываемой стальной трубы.

Бурошнековая установка размещается в подготовленном стартовом котловане. Внутри прокладываемой трубы располагается колонна шнеков с режущей буровой головкой. В процессе работы головка разрабатывает грунт перед трубой, а вращающиеся шнеки перемещают разработанный грунт назад, в стартовый котлован.

Одновременно гидравлическая система установки создаёт усилие, необходимое для продвижения трубы в грунте. По мере прохождения трассы последовательно добавляются новые секции трубы и шнековой колонны.

После выхода буровой головки в приёмный котлован шнеки извлекаются, а проложенная стальная труба остаётся в грунте и может использоваться непосредственно как трубопровод либо как защитный футляр для последующей прокладки коммуникаций.

Где применяется бурошнековая технология

Горизонтальное шнековое бурение востребовано при строительстве подземных переходов, где необходимо сохранить поверхность и обеспечить прокладку труб большого диаметра.

Бурошнековые установки применяются для:

• прокладки стальных труб и футляров;
• строительства водопроводных сетей;
• устройства канализационных коллекторов;
• прокладки инженерных коммуникаций под автомобильными и железными дорогами;
• выполнения переходов под промышленными и благоустроенными территориями.

Технология особенно актуальна при необходимости бестраншейной прокладки труб большого диаметра с удалением разрабатываемого грунта из скважины.

Преимущества бурошнекового бурения

Одно из основных отличий бурошнекового метода — механическое удаление грунта из формируемой скважины шнековой колонной. Это позволяет одновременно разрабатывать грунт, транспортировать его в стартовый котлован и продвигать прокладываемую трубу.

Метод позволяет выполнять работы без вскрытия поверхности по всей длине перехода, сокращать объём земляных работ и прокладывать коммуникации под существующими объектами инфраструктуры.

Бурошнековые установки «Гидрофоб»

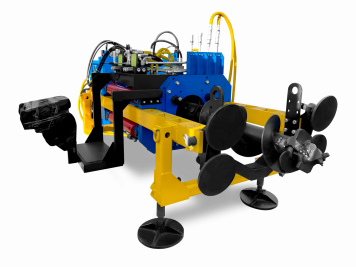

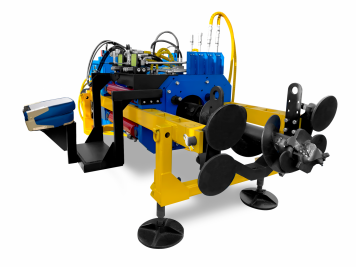

В каталоге завода представлены БШ-100 и БШ-160 — установки для горизонтального шнекового бурения и прокладки труб диаметром до 820 мм.

В зависимости от модели оборудование позволяет выполнять переходы длиной до 90 метров, а усилие прямой тяги достигает 164 тонн.

При выборе бурошнековой установки необходимо учитывать диаметр и длину прокладываемой трубы, характеристики грунта, глубину заложения коммуникации, размеры рабочих котлованов и необходимое усилие продавливания.

Завод «Гидрофоб» производит оборудование для бестраншейного строительства коммуникаций и оказывает техническую поддержку при подборе техники под конкретные условия выполнения работ.
