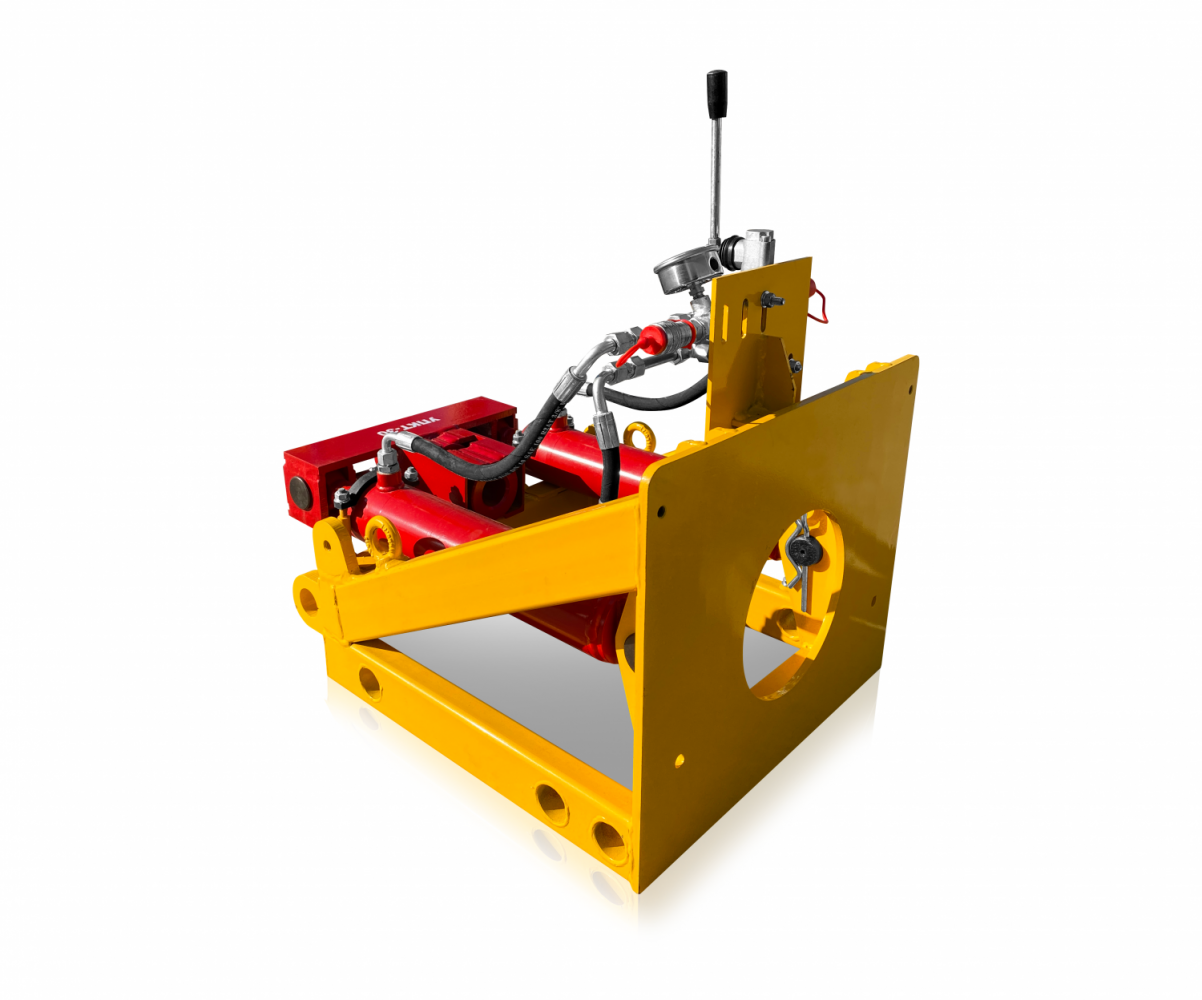

Предназначена для прокладки подземных коммуникаций методом гидравлического прокола с последующим уплотнением грунта 1-3 категории. Самая легкая установка среди УПКТ.
Предназначена для прокладки подземных коммуникаций методом гидравлического прокола с последующим уплотнением грунта 1-3 категории. Самая легкая установка среди УПКТ.
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Диаметр расширения (мм) | 295* |
| Длина прокола (м) | 100 |
| Усилие прямой/обратной тяги (т) | 16/20 |
| Скорость перемещения каретки (м/мин) | 2,9 |
| Повышенная скорость перемещения каретки (м/мин) | 4,2 |
| Предусмотрен гидроредуктор | - |
| Рабочий ход каретки (мм) | 275…320 |
| Крутящий момент редуктора (Н*м) | - |
| Диаметр штанги (мм) | 45 |
| Длина штанги, (общая/рабочая) (мм) | 600/550 |
| Масса штанги (кг) | 6,4 |
| Габаритные размеры установки д/ш/в (мм) | 1120/550/740 |
| Вес установки (кг) | 126 |
компактность - для работы необходим стартовый котлован длиною 1,6 м;
модульность конструкции –позволяет монтировать установку в котловане без привлечения крана-манипулятора;
транспортабельность – перевезти установку можно в любом автомобиле универсале;
оптимальный состав бригады 3 человека;
не требует навыков оператора в области ГНБ;
не требует расходных материалом – воды, бентонита;
установка работает в температурном диапазоне от -20°С до +40°С;
установка оснащается гидравлическими упорами (под заказ)
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Тип насоса | Шестеренчатый |
| Количество насосов | 2 |
| Рабочий объем насоса(ов) (см3) | 10/6 |
| Двигатель | 13 |
| Частота вращения (об/мин) | 3600 |
| Давление масла гидросистемы (bar) | 130/200 |
| Производительность насоса (л/мин) | 36/21 |
| Объем маслобака (л) | 56 |
| Объем топливного бака (л) | 6,1 |
| Габаритные размеры (д/ш/в, мм) | 900/530/740 |
| Вес маслостанции (не заправленная) (кг) | 111 |
| Вес маслостанции (заправленная) (кг) | 156 |
