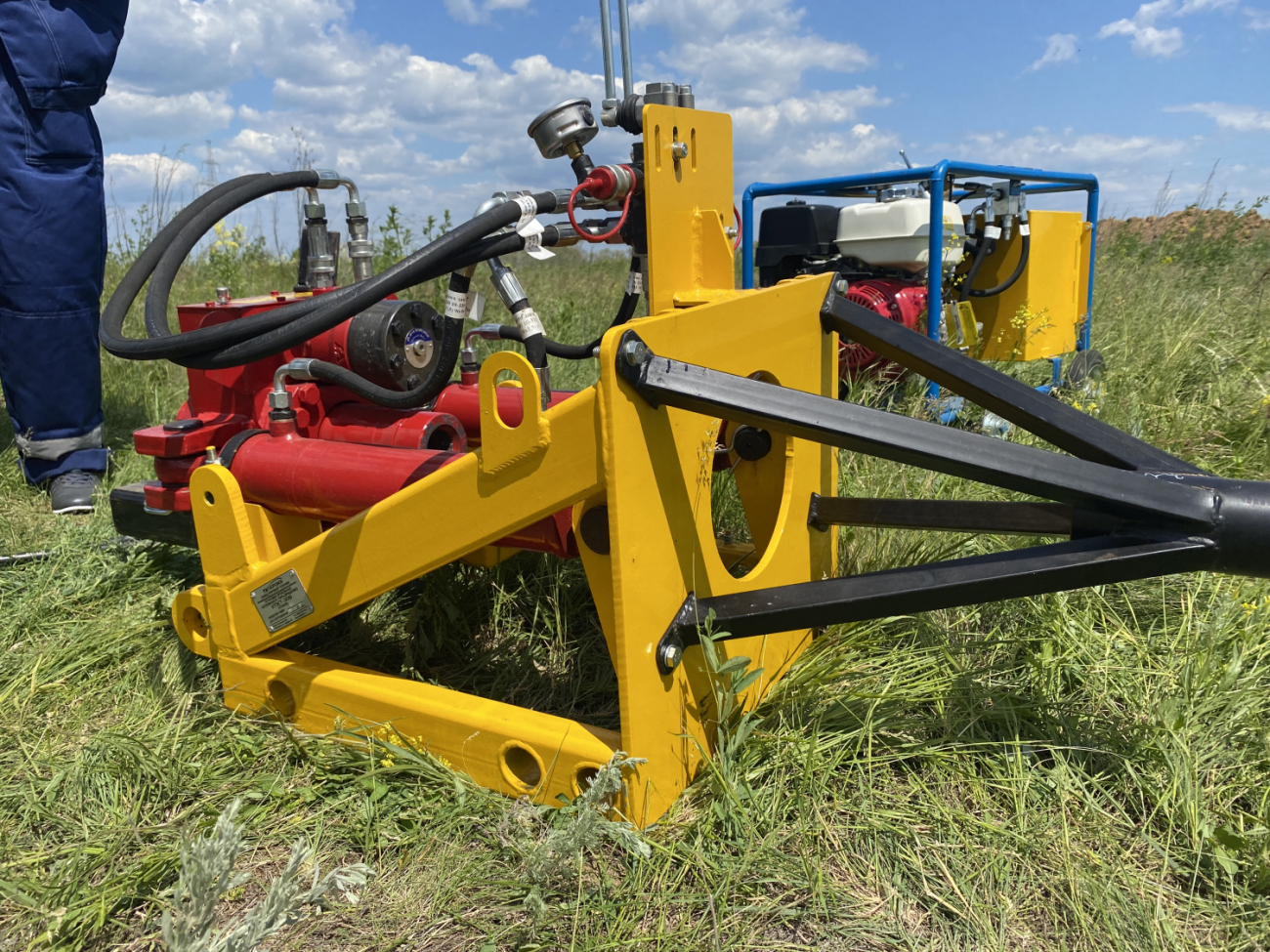

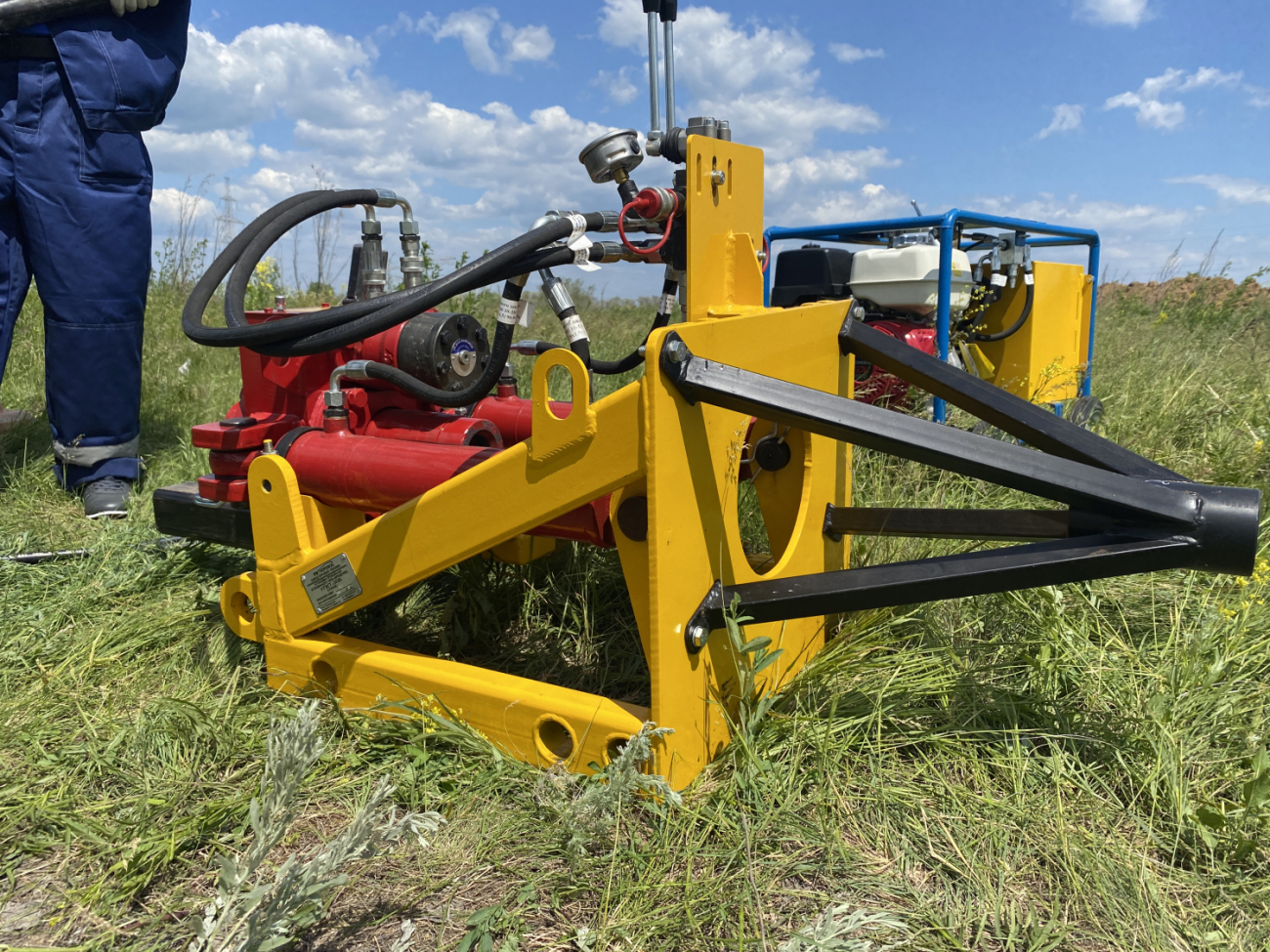

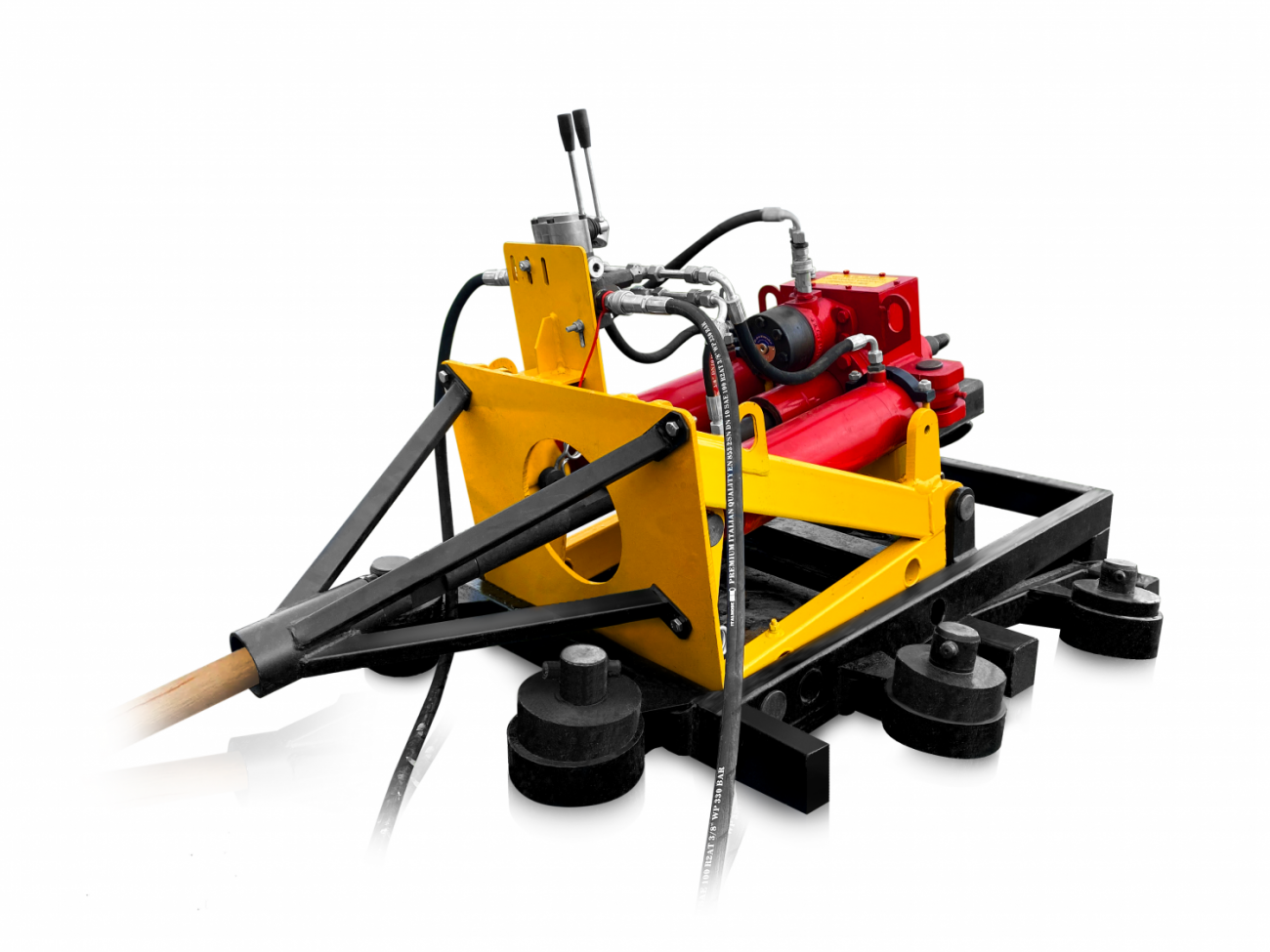

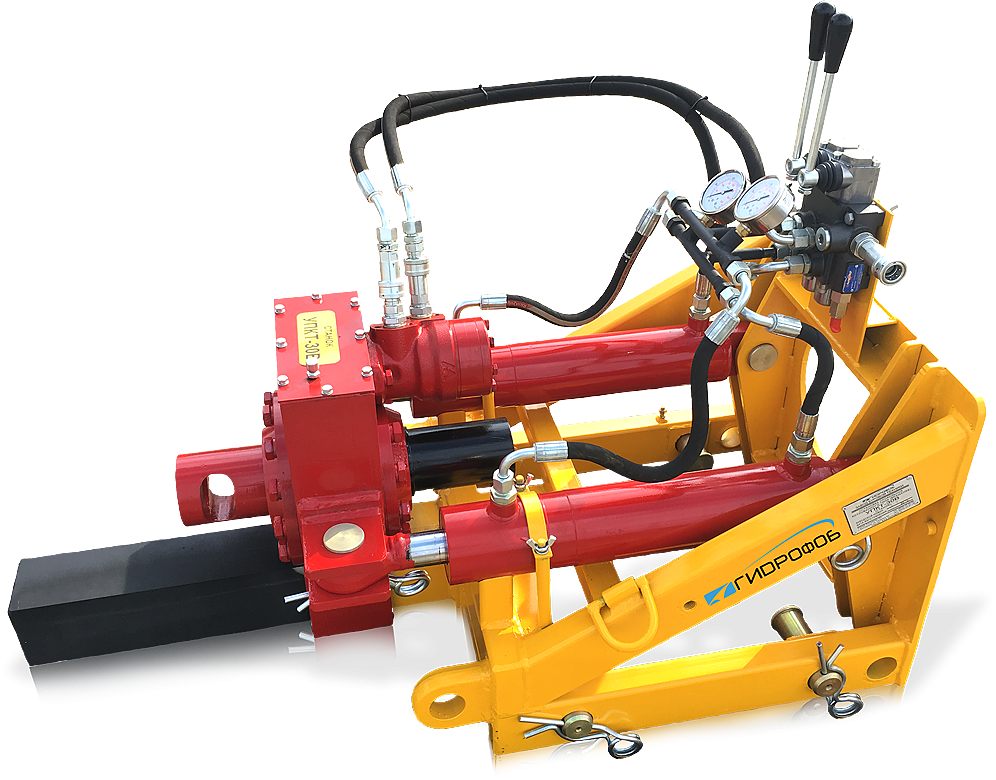

Предназначена для прокладки подземных коммуникаций методом гидравлического прокола с последующим уплотнением грунта 1-3 категории. Оснащена гидроредуктором для поворота штанг. Подходит для работы с поверхности.
Предназначена для прокладки подземных коммуникаций методом гидравлического прокола с последующим уплотнением грунта 1-3 категории. Оснащена гидроредуктором для поворота штанг. Подходит для работы с поверхности.
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Диаметр расширения (мм) | 295* |
| Длина прокола (м) | 100 |
| Усилие прямой/обратной тяги (т) | 16/20 |
| Скорость перемещения каретки (м/мин) | 2,9 |
| Повышенная скорость перемещения каретки (м/мин) | 4,2 |
| Предусмотрен гидроредуктор | + |
| Рабочий ход каретки (мм) | 275…320 |
| Крутящий момент редуктора (Н*м) | 2350 |
| Диаметр штанги (мм) | 45 |
| Длина штанги, (общая/рабочая) (мм) | 610/550 |
| Масса штанги (кг) | 6,4 |
| Габаритные размеры установки д/ш/в (мм) | 1120/550/740 |
| Вес установки (кг) | 185 |
ведение работ из стартового котлована длиною 1,6м;
модульность конструкции –позволяет монтировать установку в котловане без привлечения крана-манипулятора;
гидровращатель позволяет проворачивать буровую плеть на 100 метров;
управляемый прокол с локацией на 100 метров;
транспортабельность – перевезти установку можно в любом автомобиле универсале;
для выполнения работ требуется 2 человека;
не требует навыков оператора в области ГНБ;
не требует расходных материалом – воды, бентонита;
установка работает в температурном диапазоне от -20оС до +40оС.
мощное усилие тяги при компактных размерах;
компактная и транспортабельная любым транспортным средством;
модульность конструкции, вес самой тяжелой части не превышает 60кг;
монтаж на объекте без применения крана-манипулятора силами 2х человек;
максимальное время развертывания на объекте – 30 мин;
не требует высокой квалификации рабочего персонала;
проста в эксплуатации;

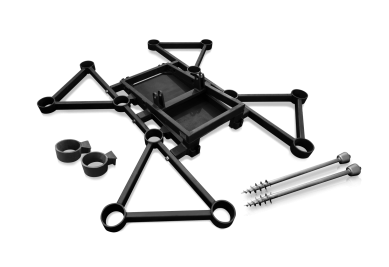

установка оснащается гидравлическими упорами (под заказ).
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Тип насоса | Шестеренчатый |
| Количество насосов | 2 |
| Рабочий объем насоса(ов) (см3) | 10/6 |
| Двигатель | 13 |
| Частота вращения (об/мин) | 3600 |
| Давление масла гидросистемы (bar) | 130/200 |
| Производительность насоса (л/мин) | 36/21 |
| Объем маслобака (л) | 56 |
| Объем топливного бака (л) | 6,1 |
| Габаритные размеры (д/ш/в, мм) | 900/530/740 |
| Вес маслостанции (не заправленная) (кг) | 111 |
| Вес маслостанции (заправленная) (кг) | 156 |
