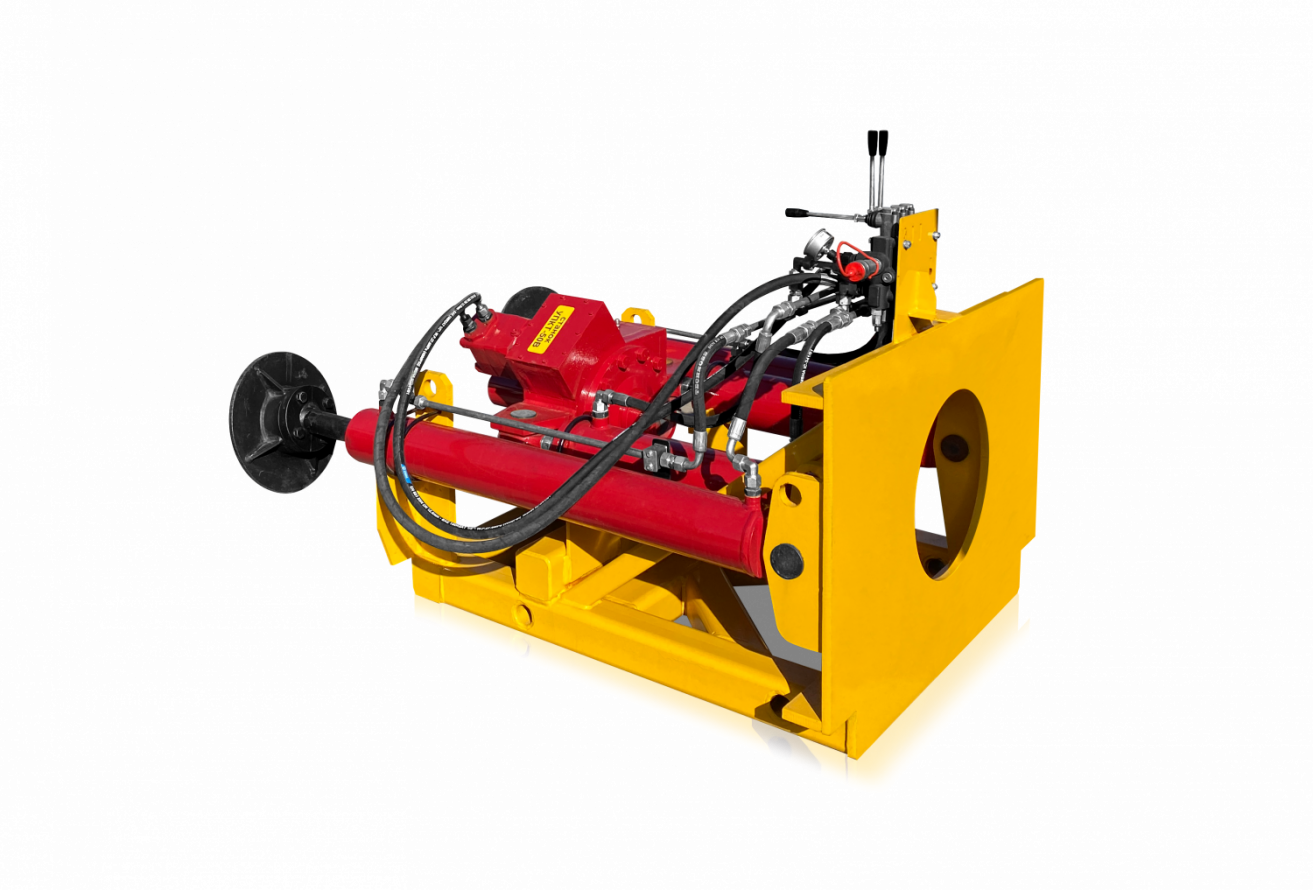

Предназначена для прокладки подземных коммуникаций методом гидравлического прокола с последующим уплотнением грунта 1-3 категории. Оснащена гидроредуктором для поворота штанг и гидравлическими упорными лапами. Самая мощная среди прокольных машин.
Предназначена для прокладки подземных коммуникаций методом гидравлического прокола с последующим уплотнением грунта 1-3 категории. Оснащена гидроредуктором для поворота штанг и гидравлическими упорными лапами. Самая мощная среди прокольных машин.
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Диаметр расширения (мм) | 600* |
| Длина прокола (м) | 150 |
| Усилие прямой/обратной тяги (т) | 42/50 |
| Скорость перемещения каретки (м/мин) | 1,9 |
| Повышенная скорость перемещения каретки (м/мин) | 3,3 |
| Предусмотрен гидроредуктор | + |
| Рабочий ход каретки (мм) | 275…400 |
| Крутящий момент редуктора (Н*м) | 2400 |
| Диаметр штанги (мм) | 60 |
| Длина штанги, (общая/рабочая) (мм) | 600/550 |
| Масса штанги (кг) | 11 |
| Габаритные размеры установки д/ш/в (мм) | 1180/730/830 |
| Вес установки (кг) | 809 |
возможность вести управляемый прокол на длину до 100 метров с применение локационного оборудования;
проворот плети посредством гидроредуктора;
для выполнения работ требуется 3 человека;
не требует навыков оператора в области ГНБ;
не требует расходных материалом – воды, бентонита;
установка работает в температурном диапазоне от -20оС до +40оС.
Мощность, л/с ………………………………………………………………………..22,1
Топливо ………………………………………..……………………………..Аи92 – 95
Система запуска ………………………………Электрический стартер
Система охлаждения …...….....……………Автоматическая МО2
Номинальный расход МО2, л/мин …….……………………………..120
Подача масла, л/мин …………….……………………….………………………43
Рабочее давление, bar ……………………………………..………………….200
Габаритные размеры (ДхШхВ), мм …………….…1180х730х830
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Тип насоса | Шестеренчатый |
| Количество насосов | 2 |
| Рабочий объем насоса(ов) (см3) | 20/12 |
| Двигатель | Honda GX-690 |
| Мощность (л.с.) | 24 |
| Частота вращения (об/мин) | 3600 |
| Давление масла гидросистемы (bar) | 130/200 |
| Производительность насоса (л/мин) | 72/43 |
| Объем маслобака (л) | 83 |
| Объем топливного бака (л) | 20 |
| Вес маслостанции (не заправленная) (кг) | 170 |
| Вес маслостанции (заправленная) (кг) | 265 |
