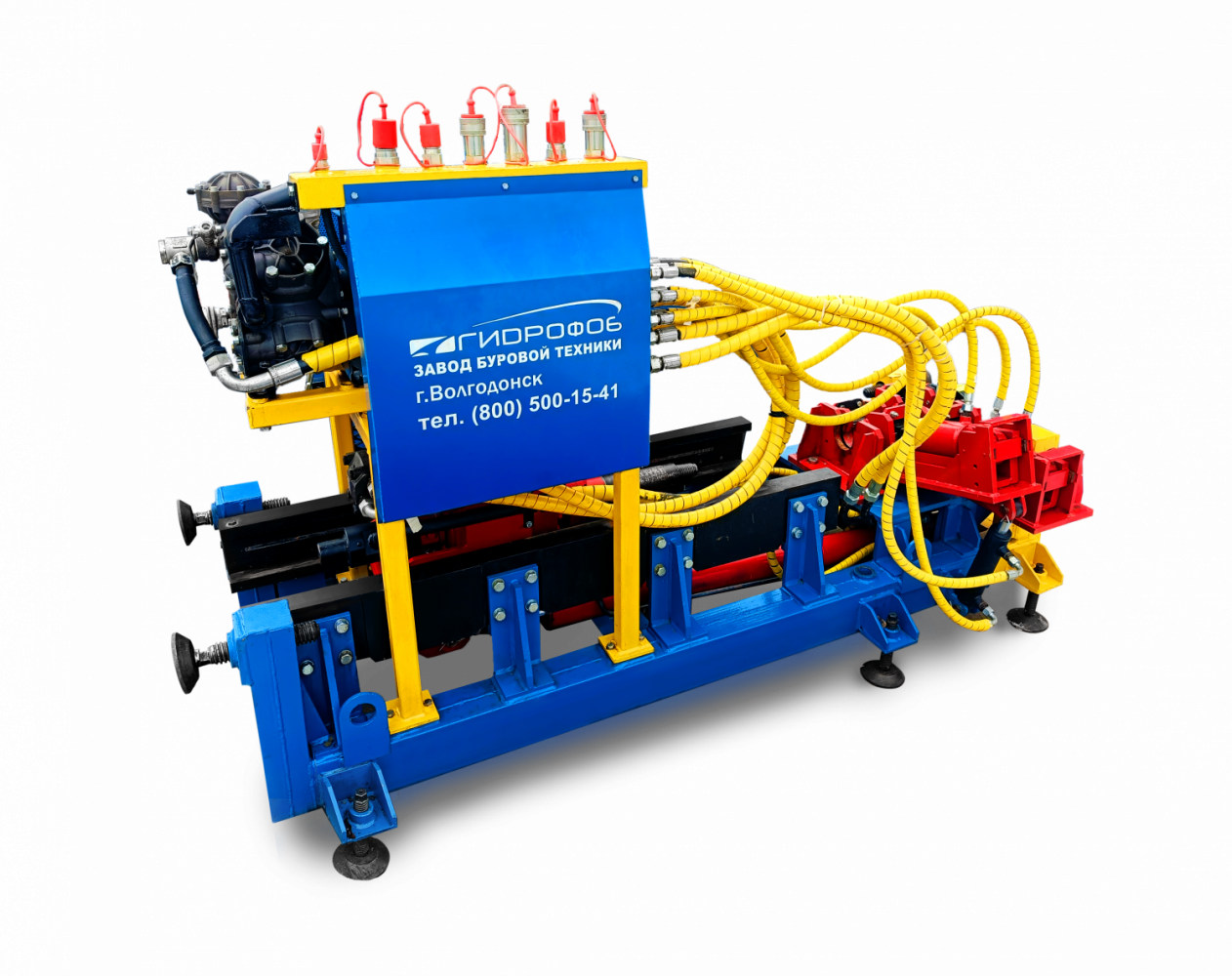

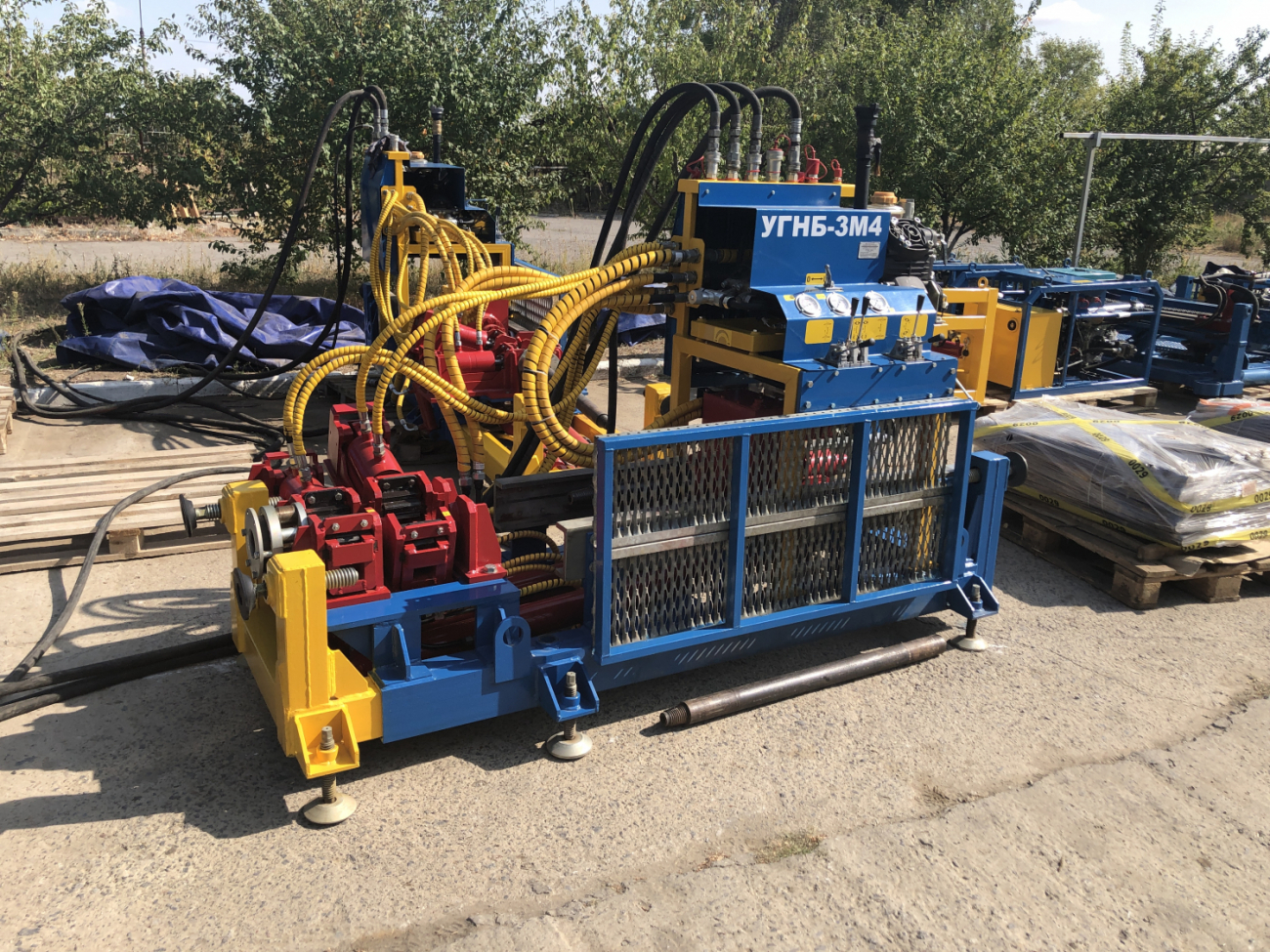

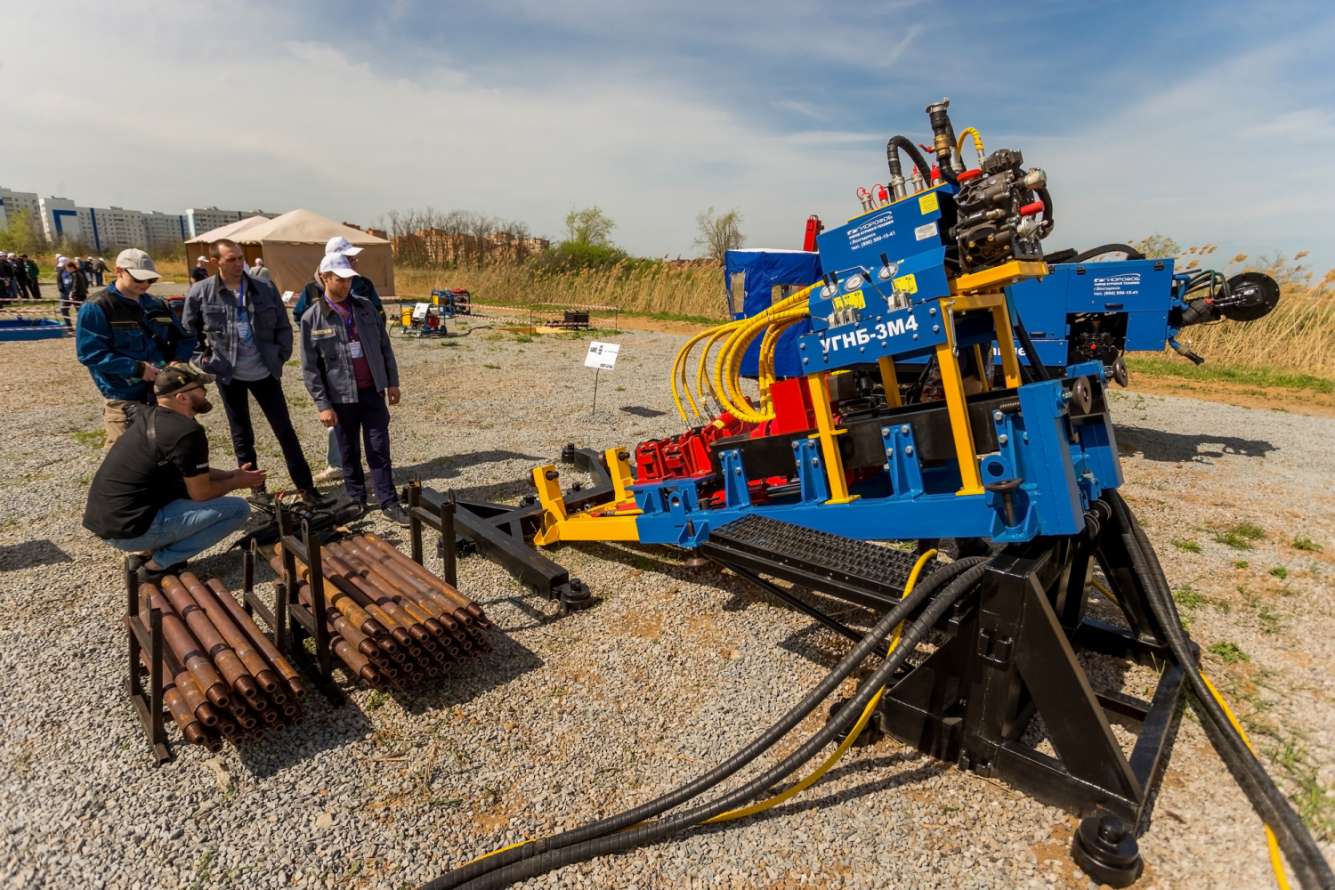

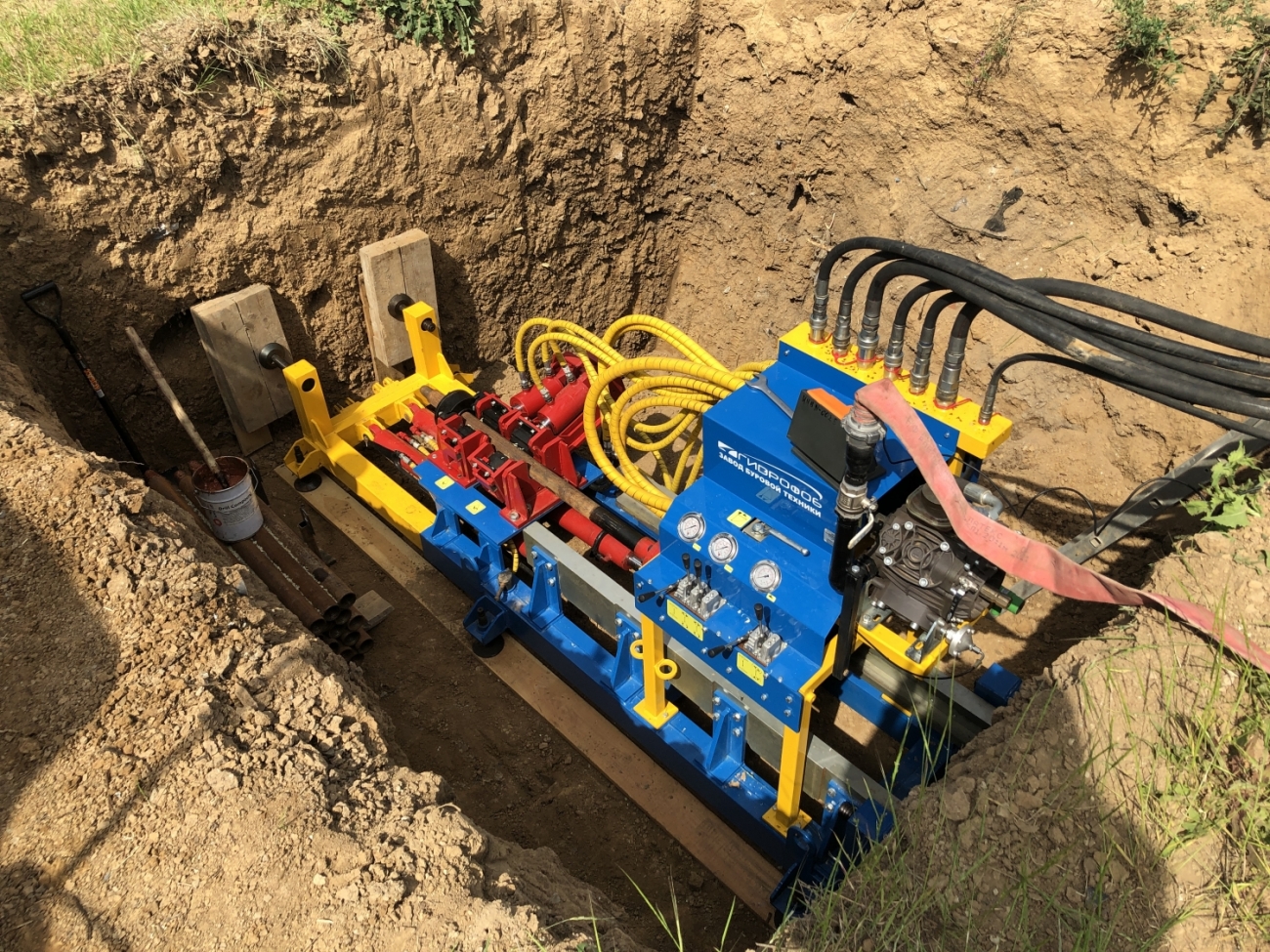

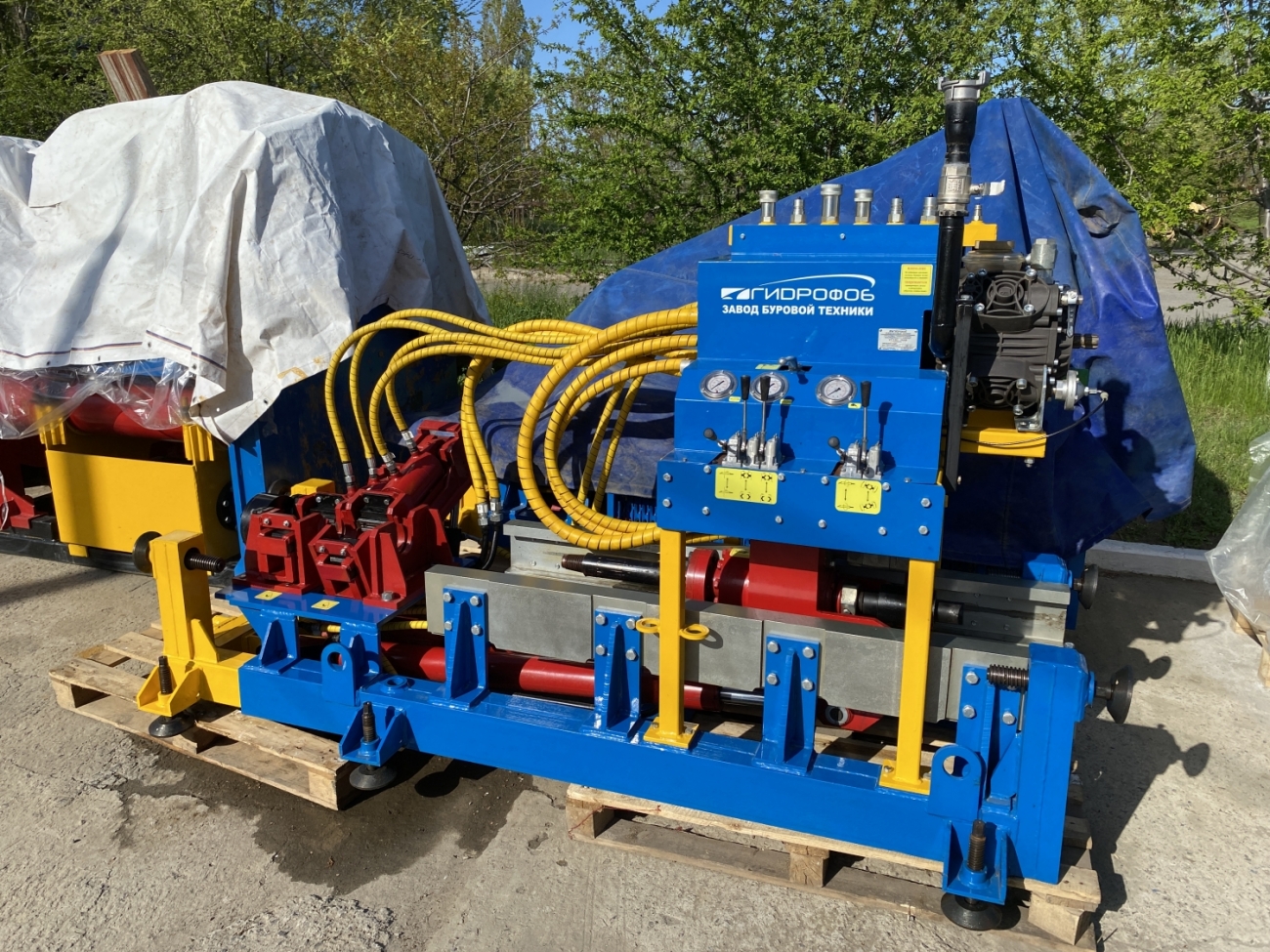

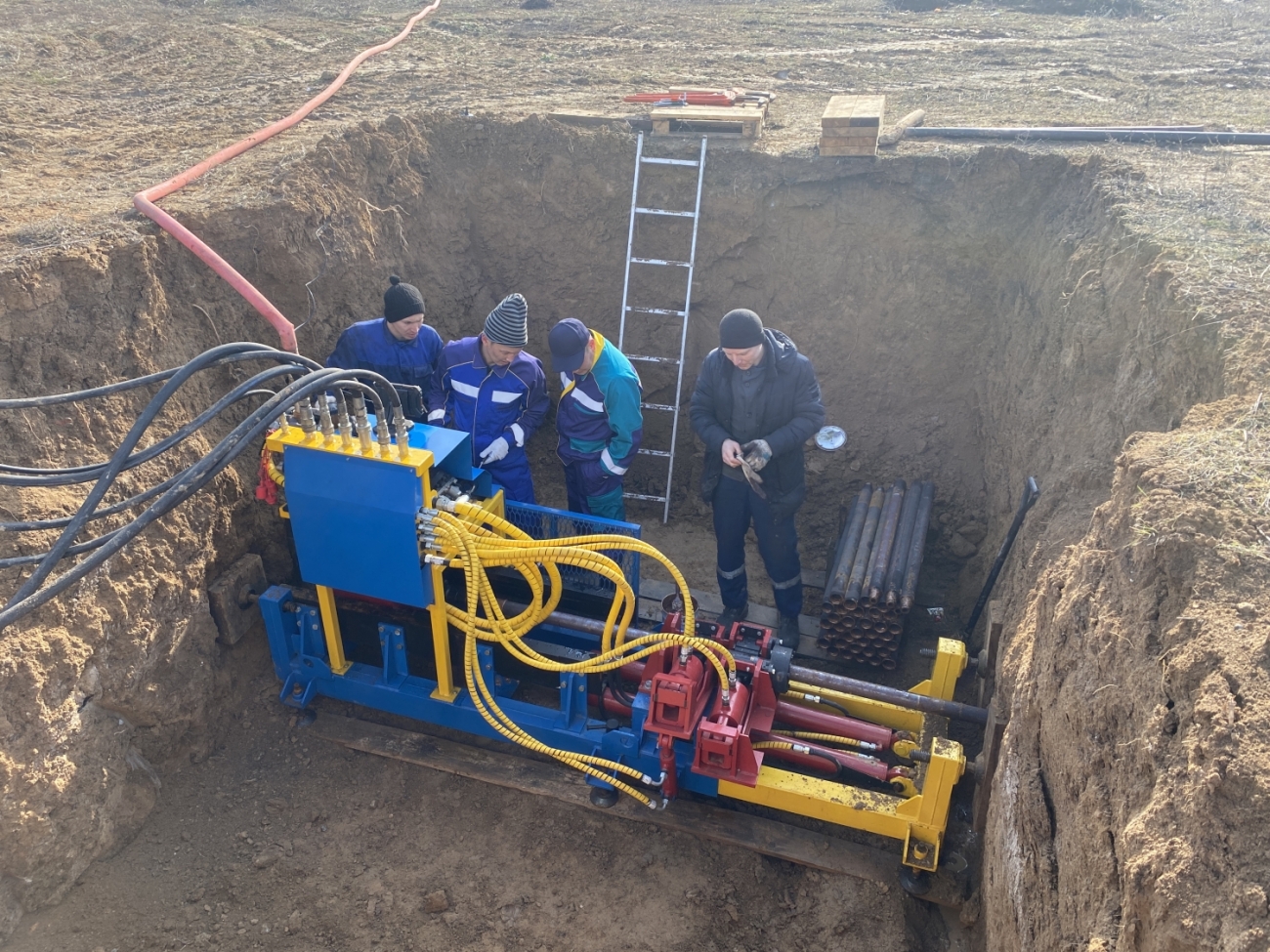

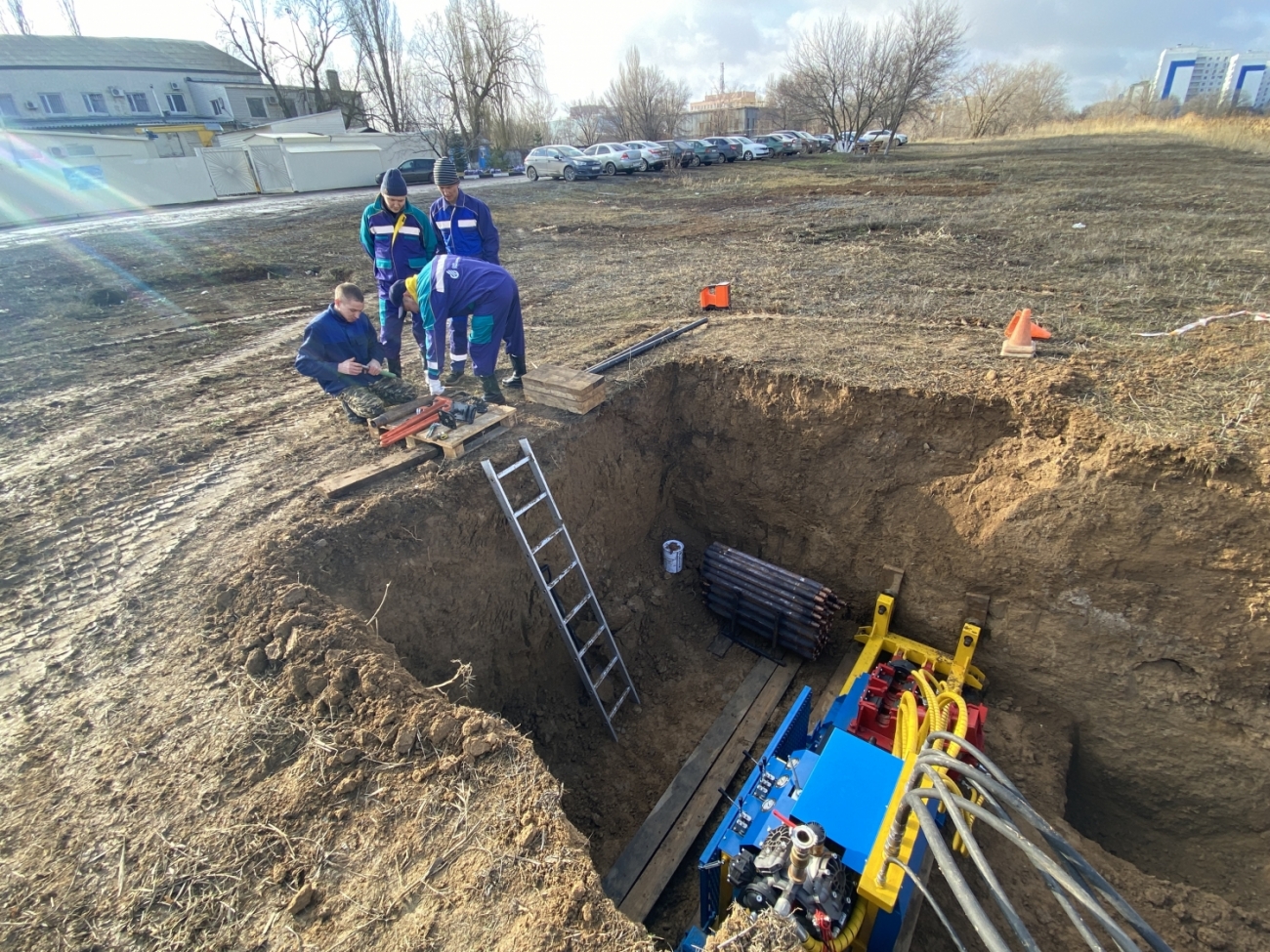

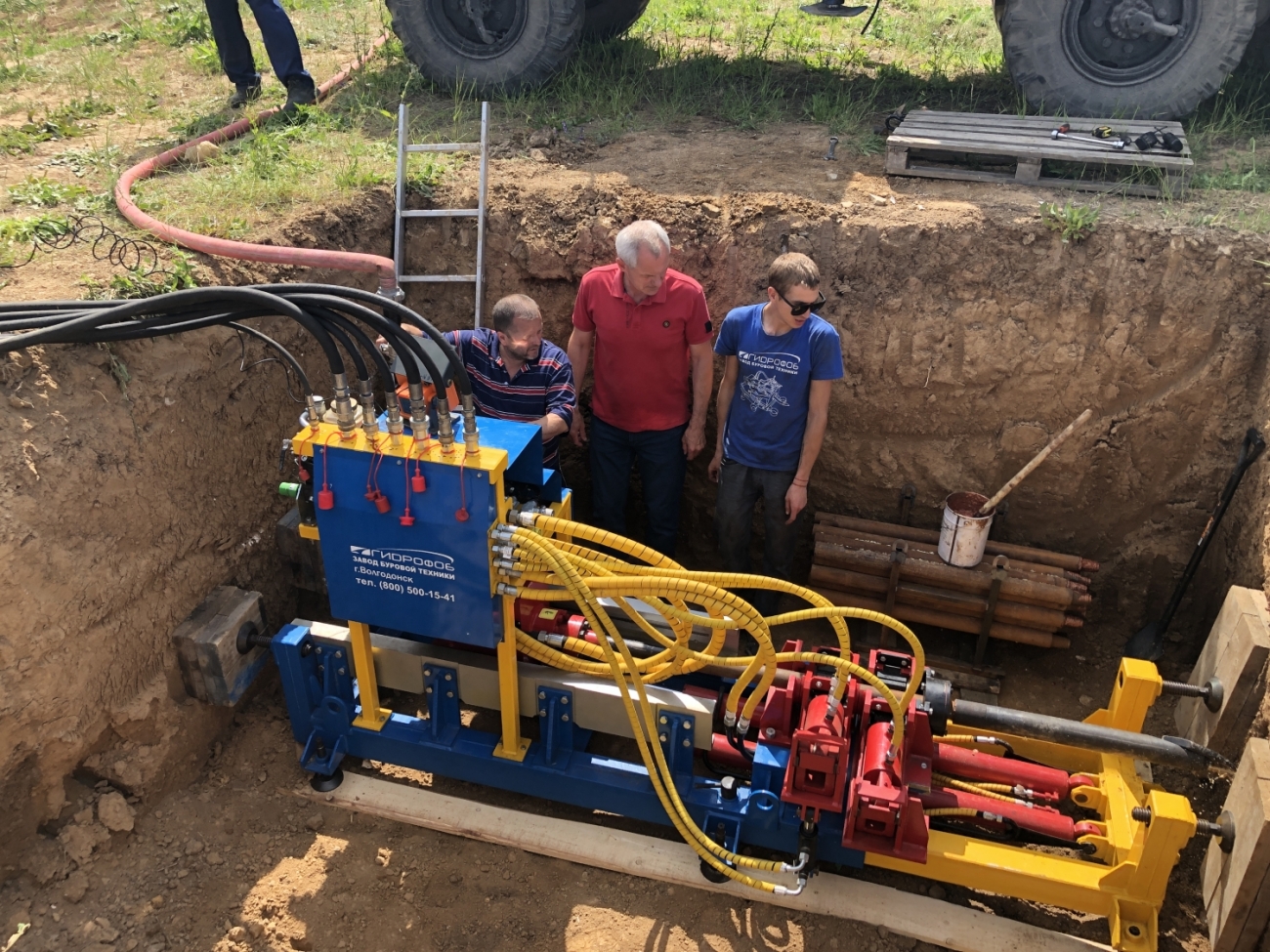

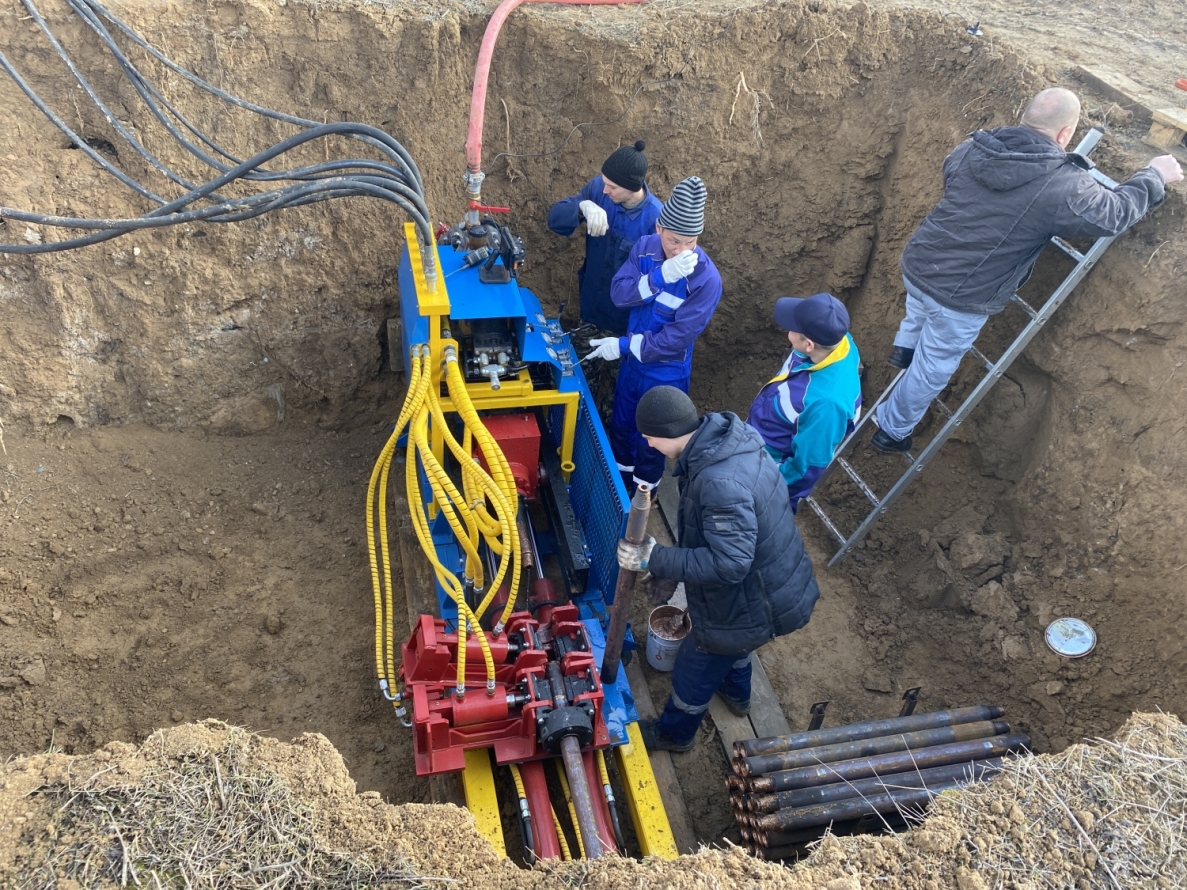

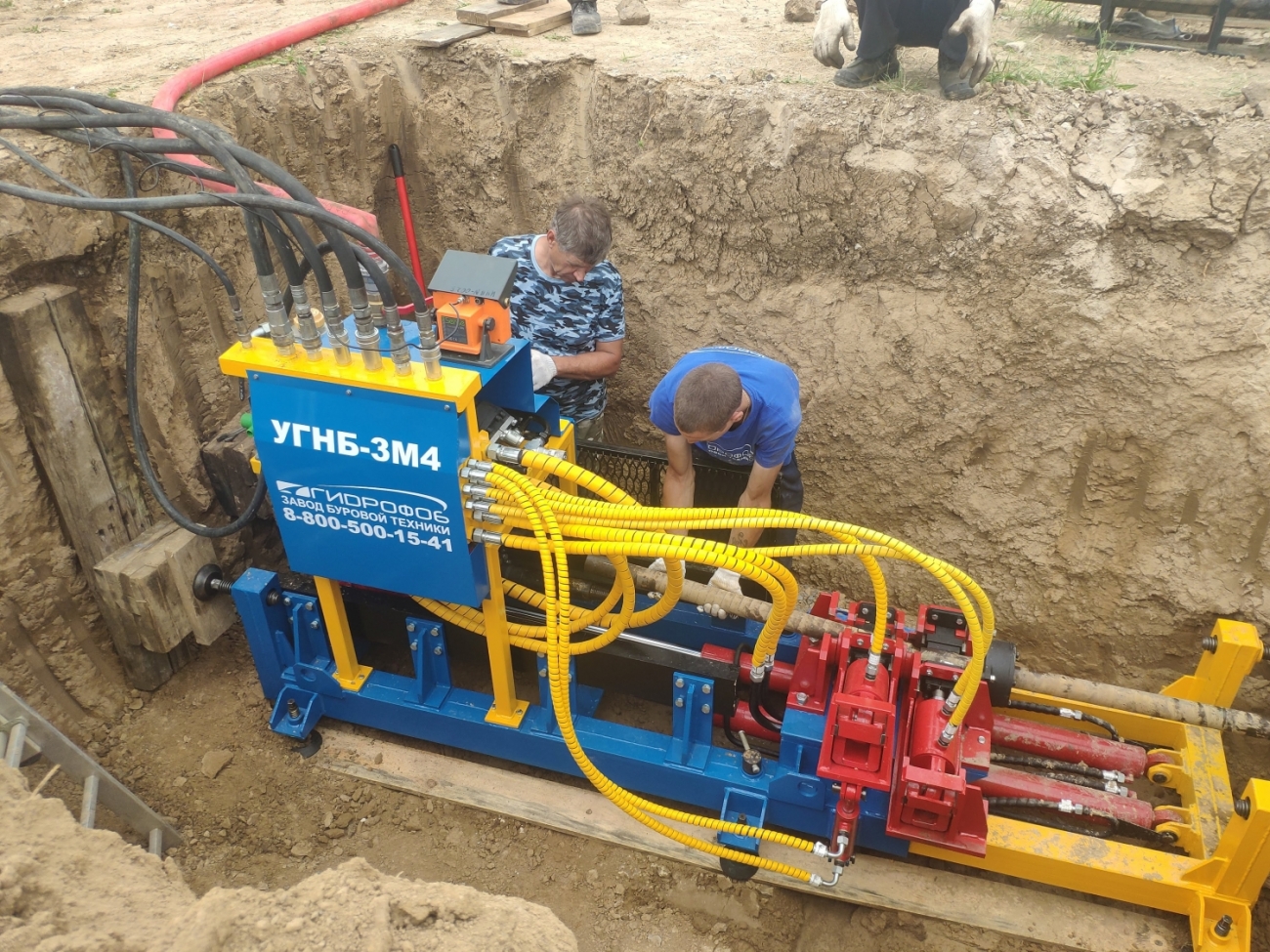

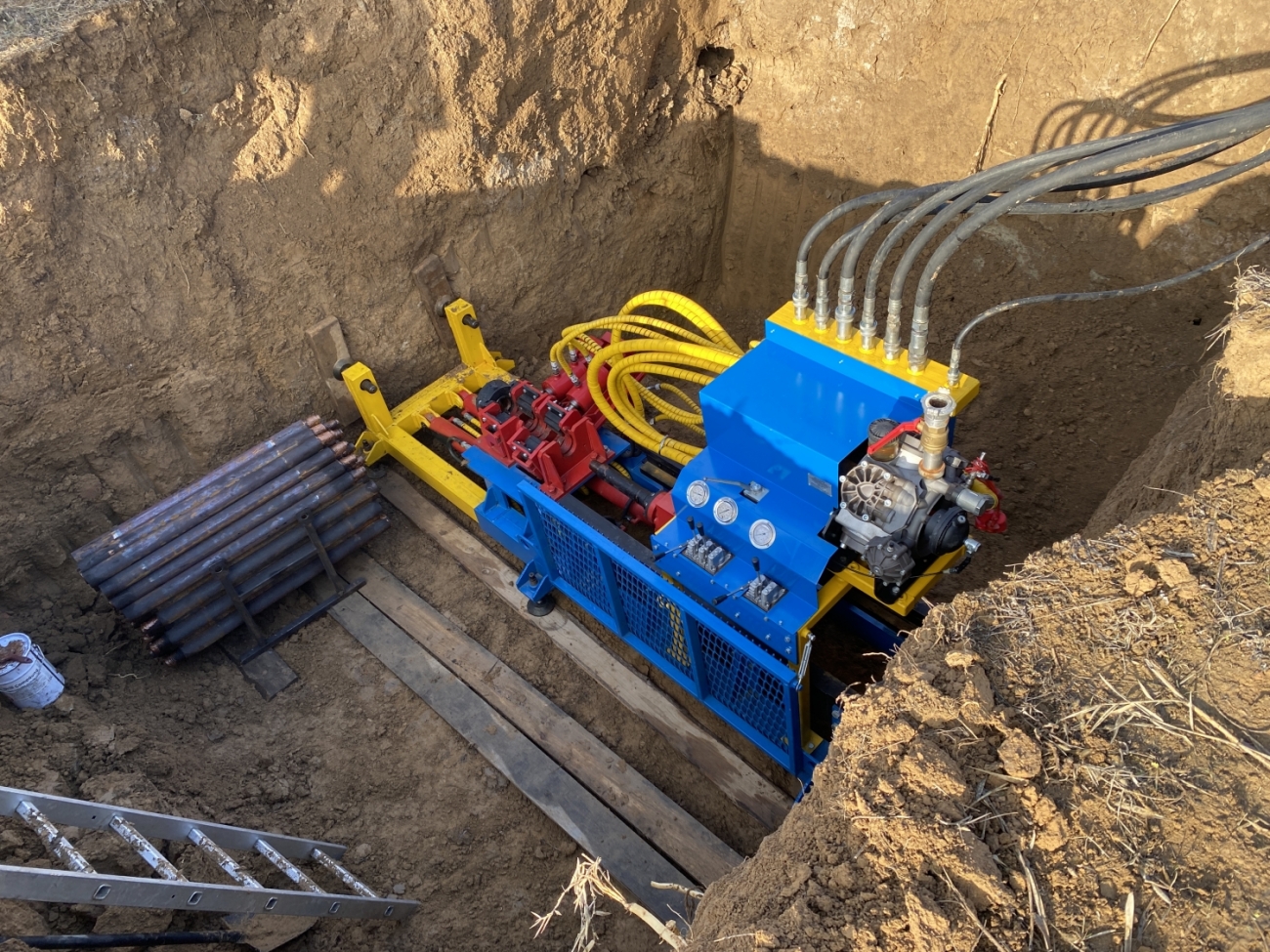

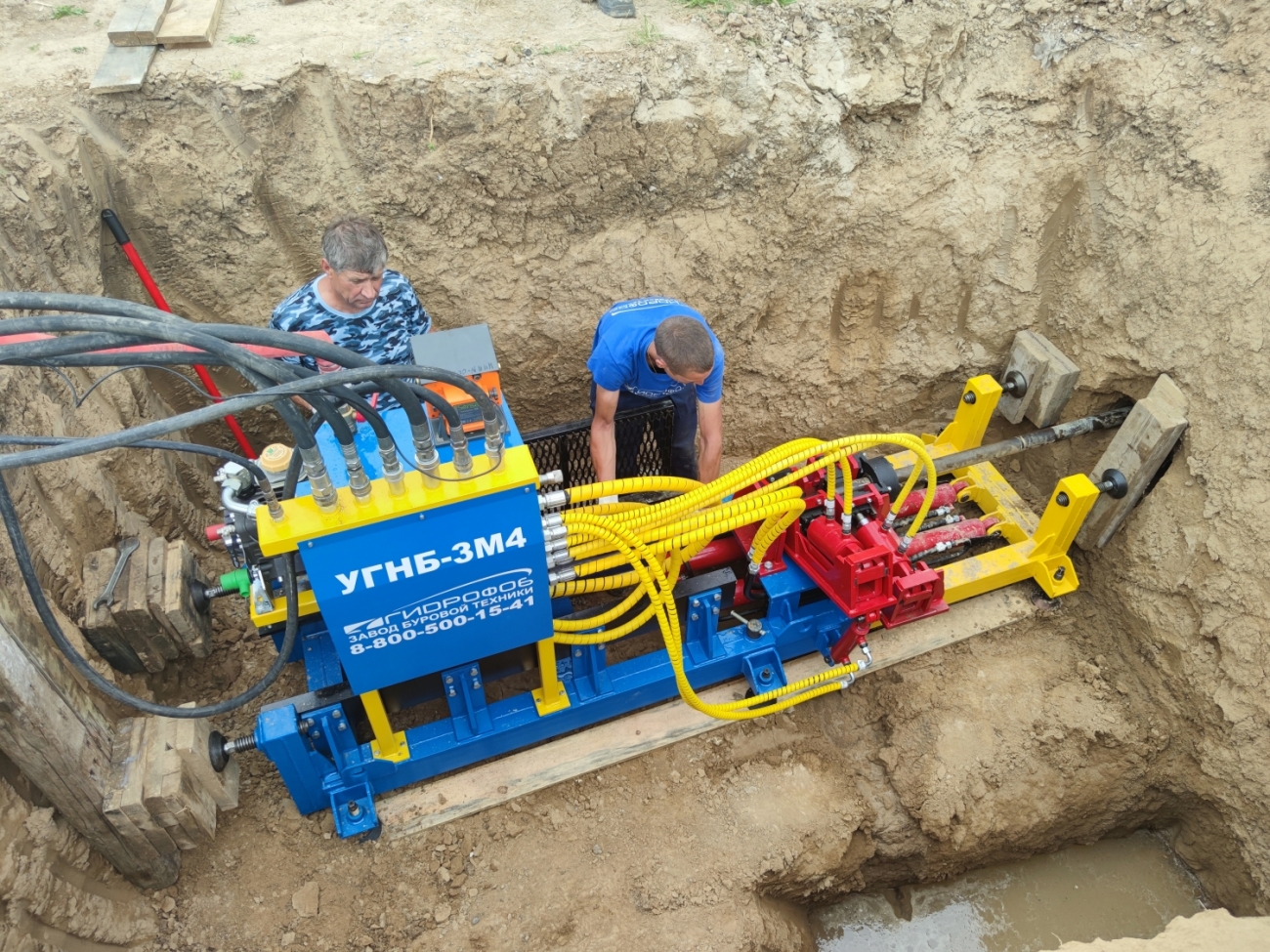

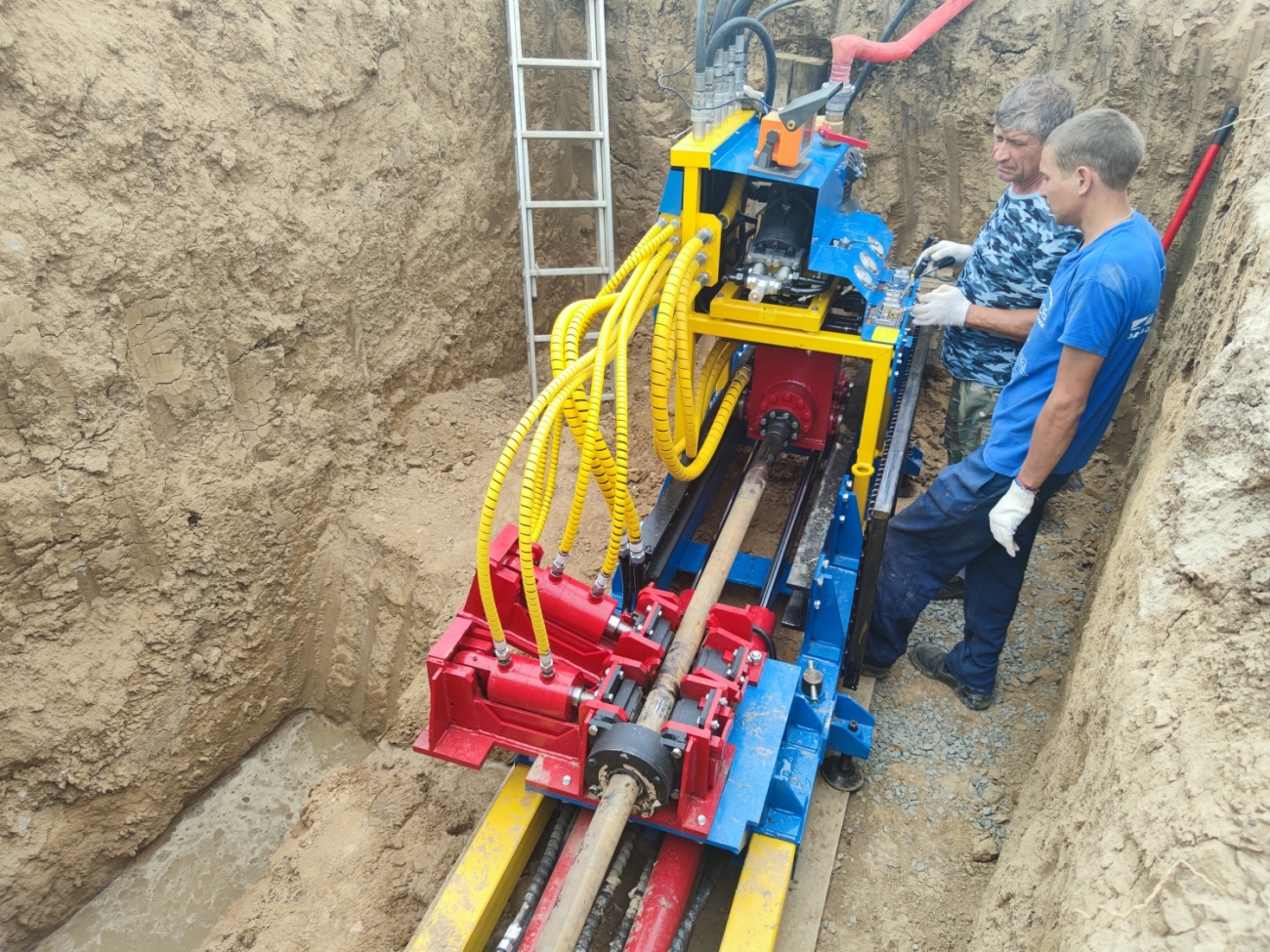

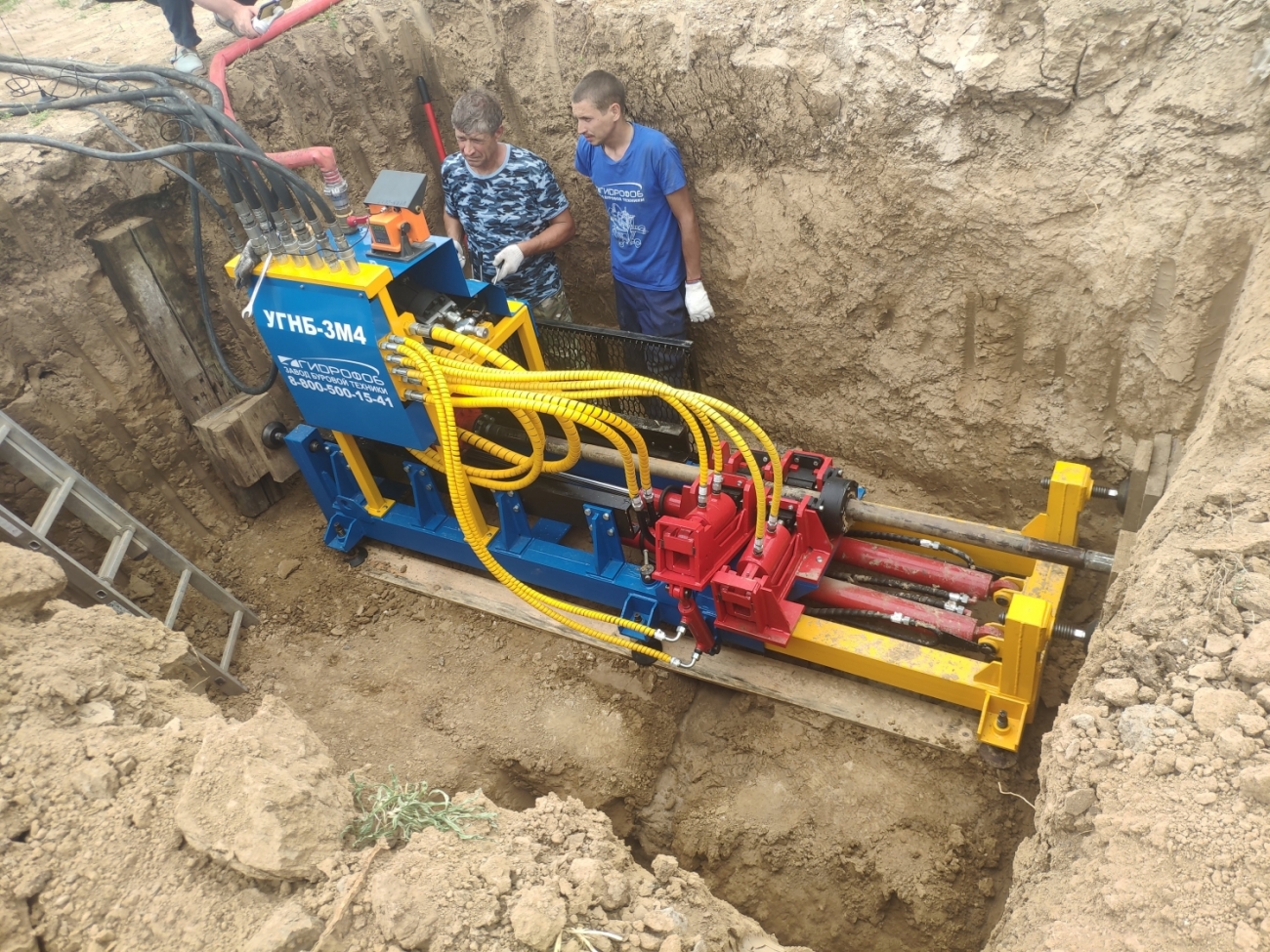

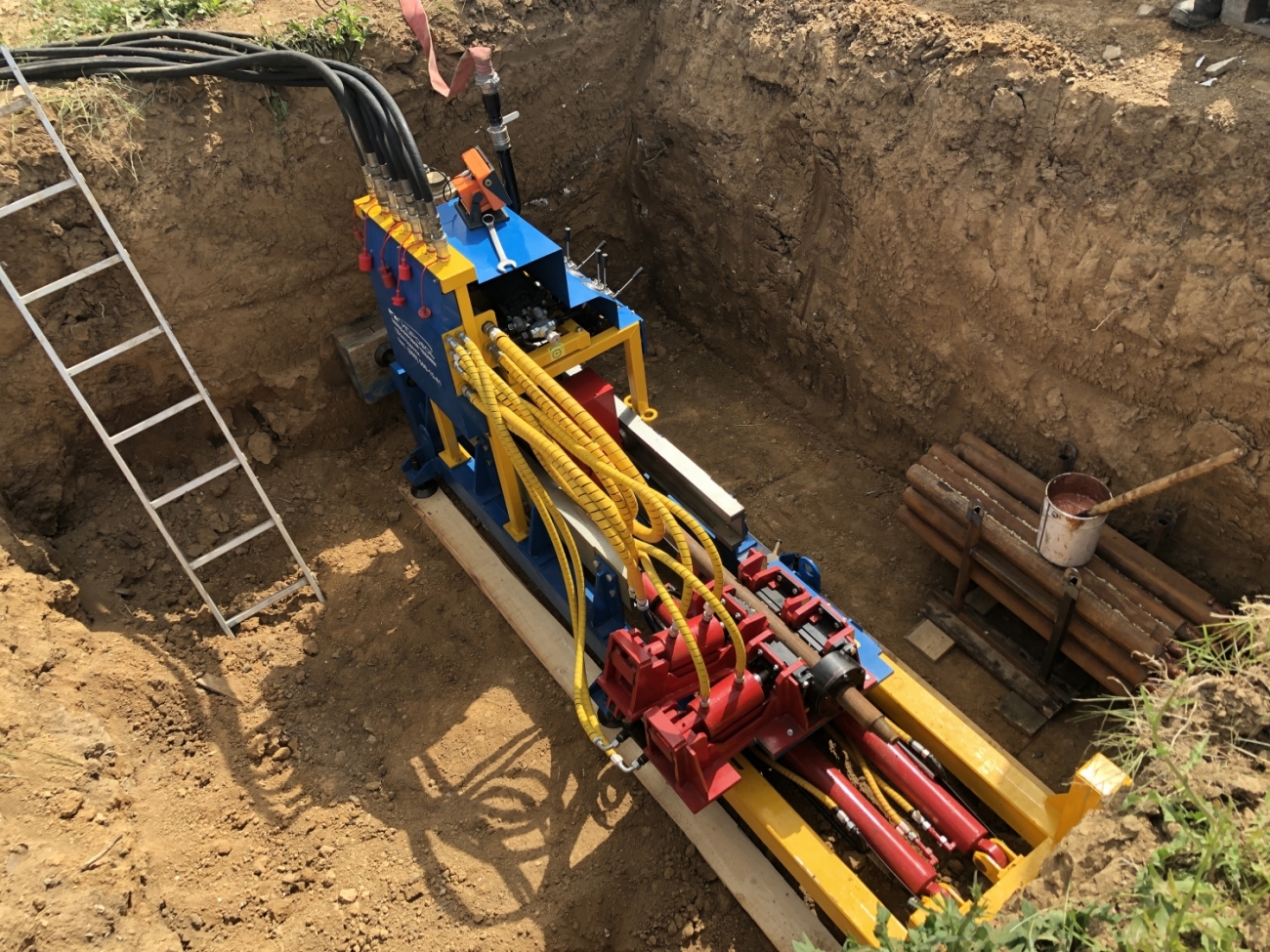

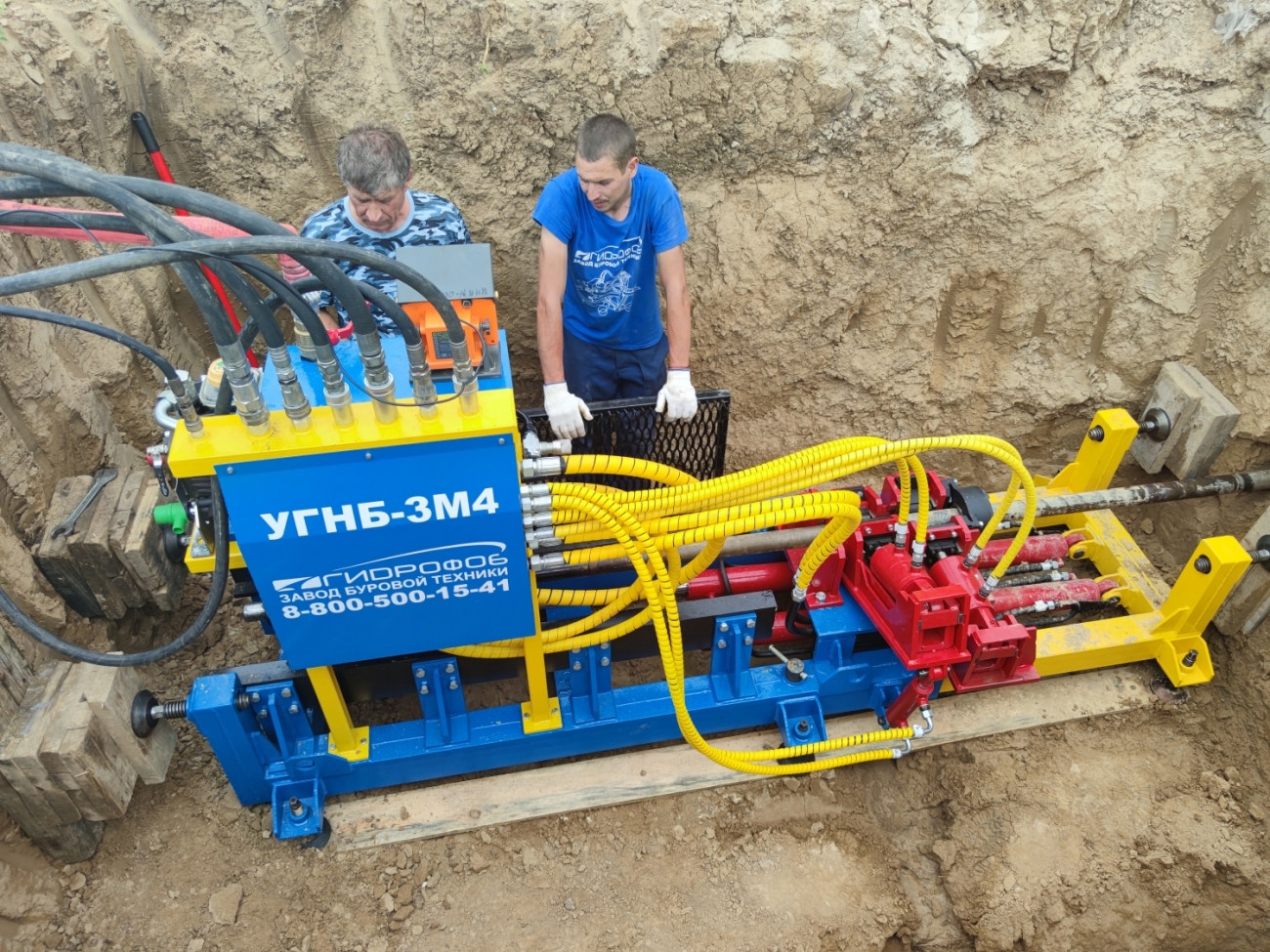

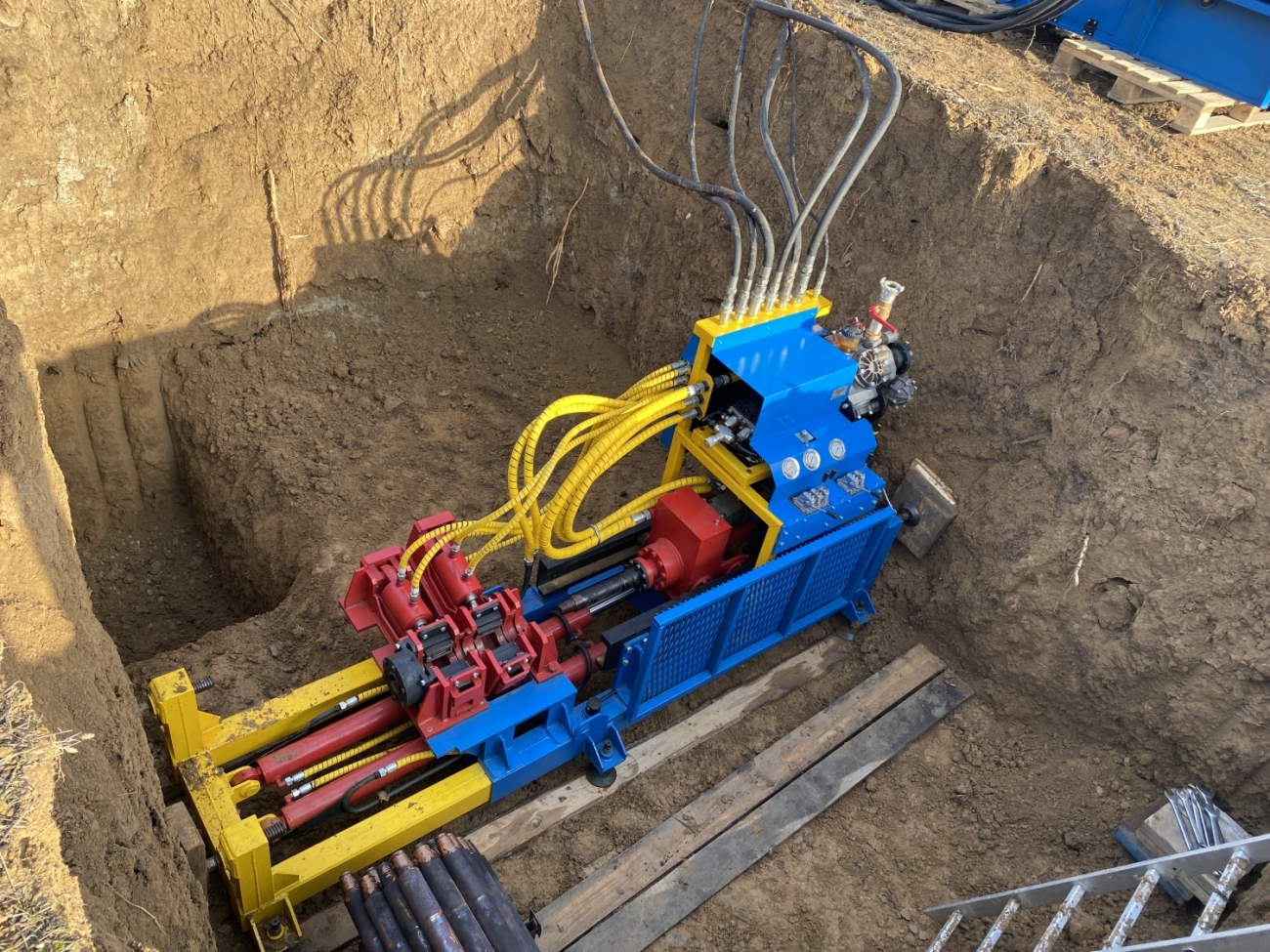

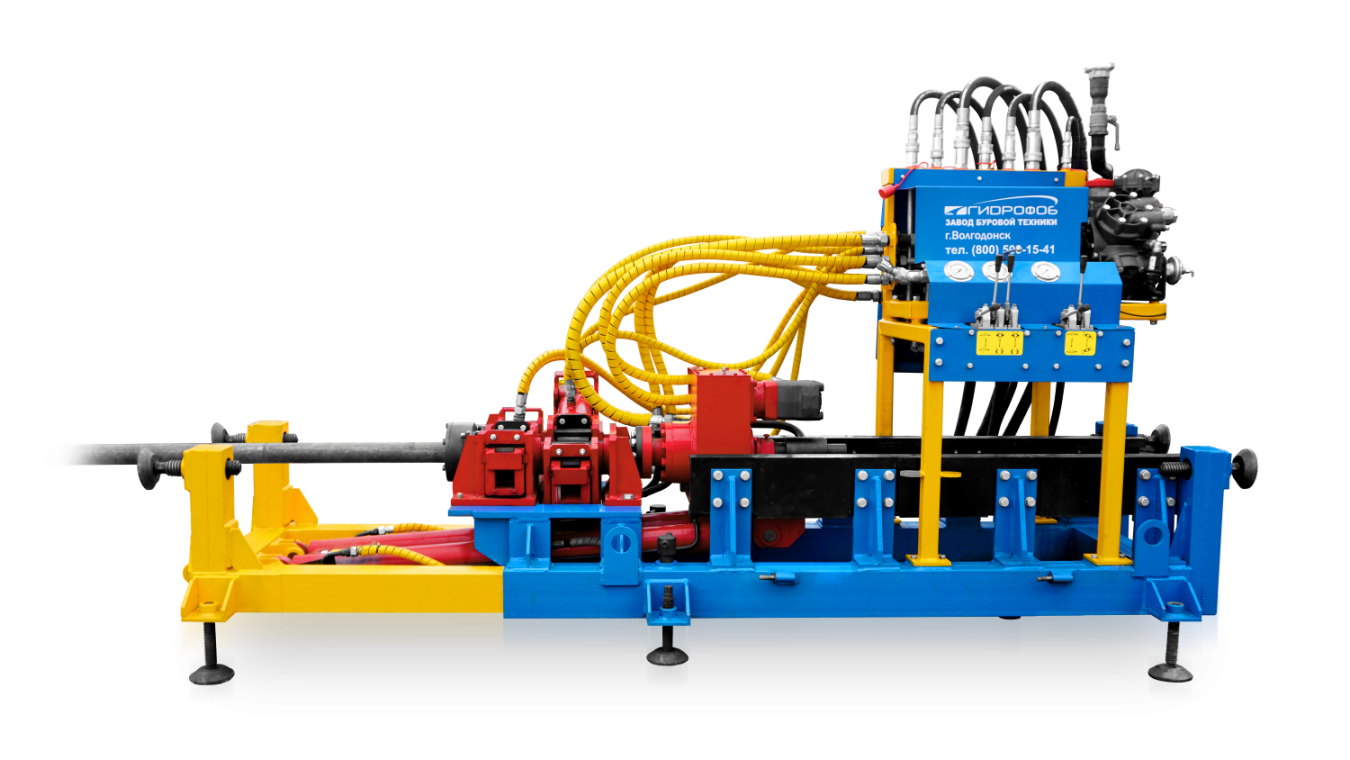

УГНБ-ЗМ4

Установка горизонтально-направленного бурения

Основные характеристики

  • Диаметр расширения, мах (мм) 650
  • Длина бурения (м) 200
  • Усилие тяги (т) 16/18

Назначение

Позволяет вести горизонтально-направленное управляемое бурение с последующим расширением до 650мм. на расстояние до 200 метров.

Видеообзор

Технические характеристики

Параметры Единицы измерения
Диаметр расширения, мах (мм) 650
Длина бурения (м) 200
Усилие тяги (т) 16/18
Вращение шпинделя, до (об/мин) 100
Вес станка (кг) 1200
Вес маслостанции (кг) 1450
Тип насосов Sauer-Danfoss гидравлические регулируемого типа
Длина штанги (мм) 1000
Тип бурения Управляемое горизонтальное с вращением инструмента
Крутящий момент (Н*м) 2600
Вес комплекта инструмента (кг) 2700
Диаметр пилотной скважины (мм) 90
Давление подачи раствора (бар) 60
Длина: в рабочем состоянии при транспортировке (мм) 3090/2480
Ширина (мм) 1020
Высота (мм) 1400

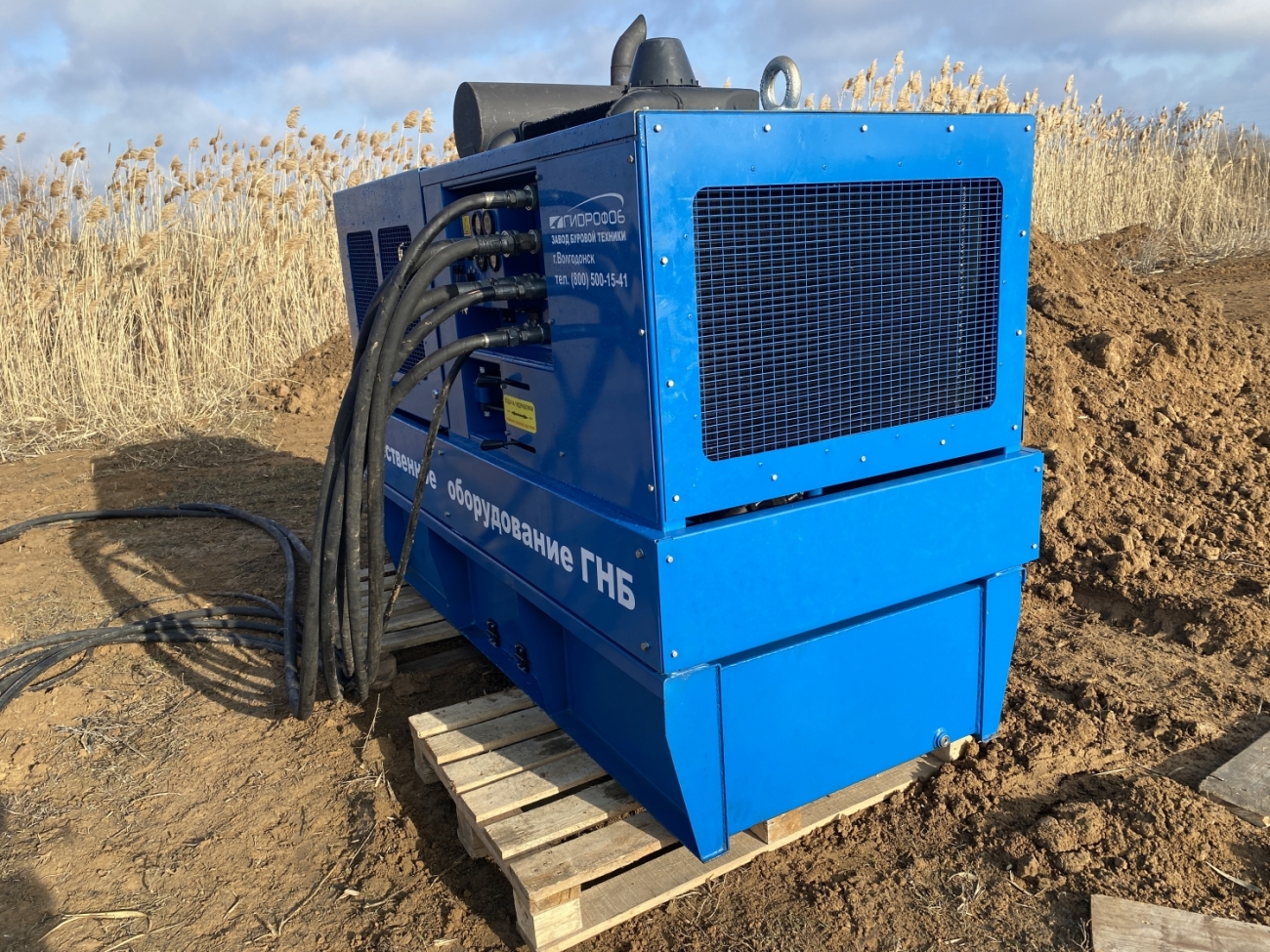

Маслостанция: двигатель дизельный с водяным охлаждением Д245 (л. с.) 130

Отличительные особенности

осуществление горизонтально-направленного бурения до 200 метров;

гидравлическая часть построена на комплектующих Sauer-Danfoss;

Наибольшая сила тяги - 18 тонн;

диаметр расширения - до 650 мм;

применены гидравлические насосы регулируемого типа;

возможность затягивания стальных и пластиковых футляров установкой;

управление положением буровой головки навигацией;

в зону бурения подаётся буровой раствор.

Комплектация на выбор

Узнать стоимость

База

  • На 50 метров
  • Станок УГНБ-3М4 -1 шт
  • Маслостанция МТЗ 245 130 л.с. -1 шт
  • Труба бурильная -50 шт
  • + комплектующие
Узнать стоимость

Стандарт

  • На 100 метров
  • Станок УГНБ-3М4 -1 шт
  • Маслостанция МТЗ 245 130 л.с. -1 шт
  • Труба бурильная -100 шт
  • + комплектующие
Узнать стоимость

Максимум

  • На 200 метров
  • Станок УГНБ-3М4 -1 шт
  • Маслостанция МТЗ 245 130 л.с. -1 шт
  • Труба бурильная -200 шт
  • + комплектующие
