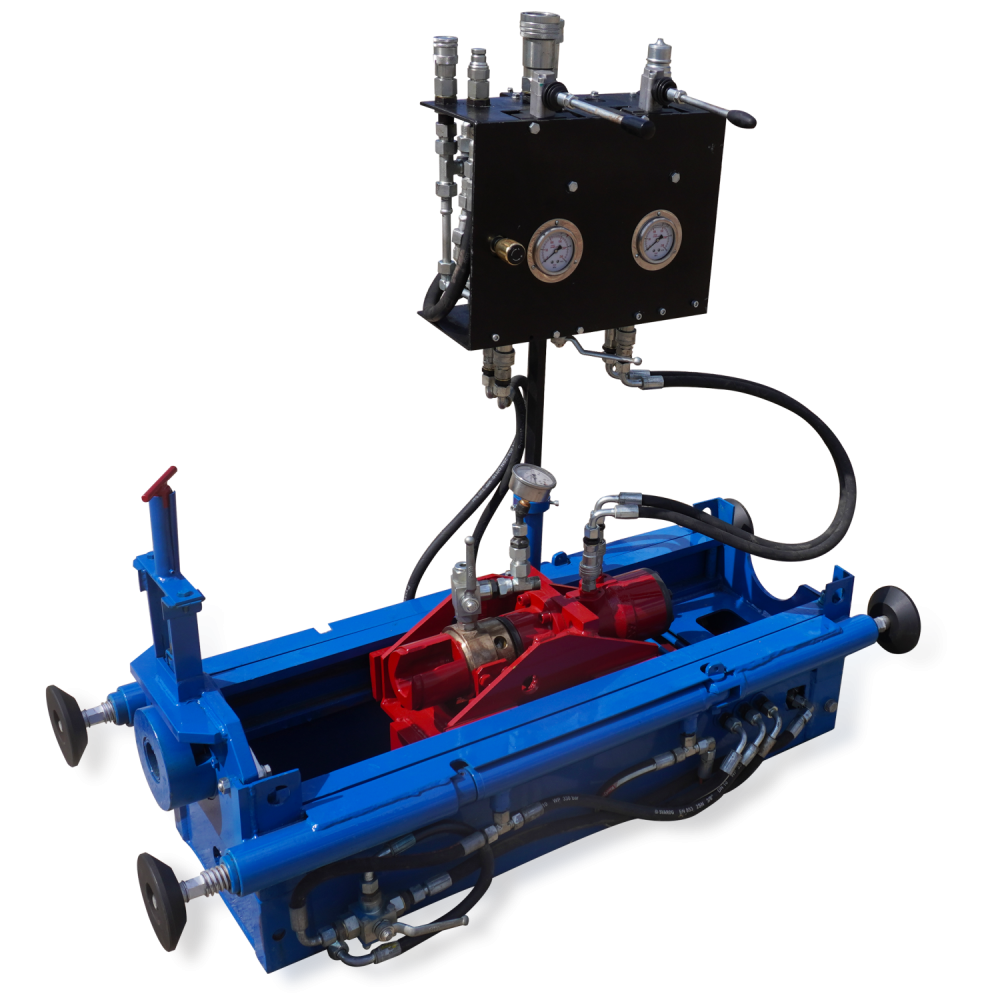

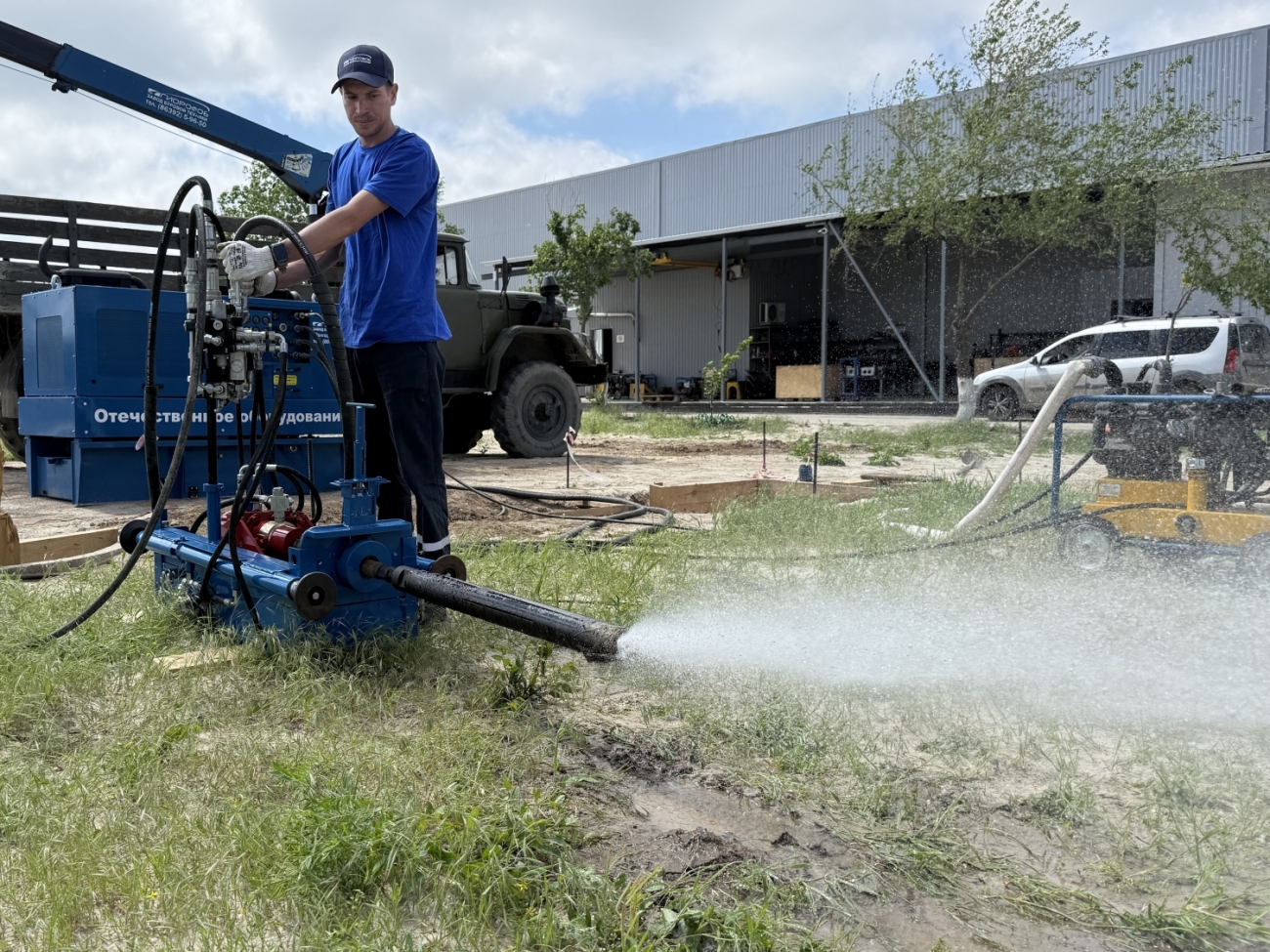

Предназначена для бестраншейной прокладки подземных коммуникаций методом горизонтально-направленного бурения с последующим расширением скважины и протяжкой трубопровода
| Наименование параметра, ед. изм. | Значение |
|---|---|
| Диаметр расширения (мм) | 350 |
| Длина бурения (м) | 150 |
| Усилие прямой/обратной тяги (т) | 5,6/8,2 |
| Скорость перемещения каретки (м/мин) | 9 |
| Скорость вращения редуктора (об/мин) | 0-90 |
| Угол забуривания (град) | 0 |
| Давление подачи бурового раствора (bar) | 40 |
| Рабочий ход каретки (мм) | 600 |
| Крутящий момент редуктора (Н*м) | 1000 |
| Диаметр штанги (мм) | 45 |
| Длина штанги (общая/рабочая) (мм) | 575/505 |
| Масса штанги (кг) | 5,5 |
| Габаритные размеры установки д/ш/в (мм) | 1230 / 590 / 650 |
| Вес установки (кг) | 250 |
Осуществление горизонтально-направленного бурения до 150 метров;
Мобильность — масса установки всего 250 кг;

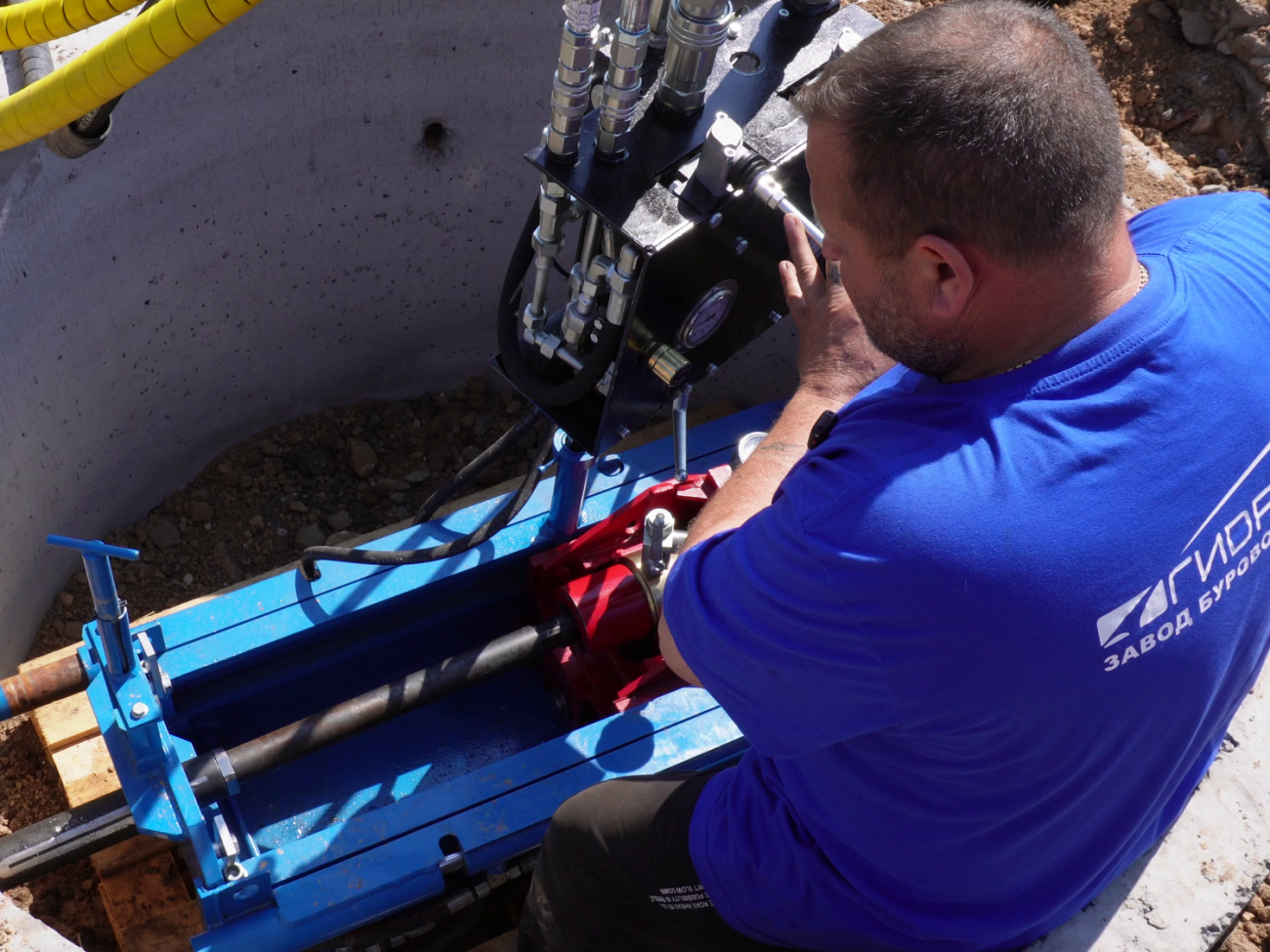

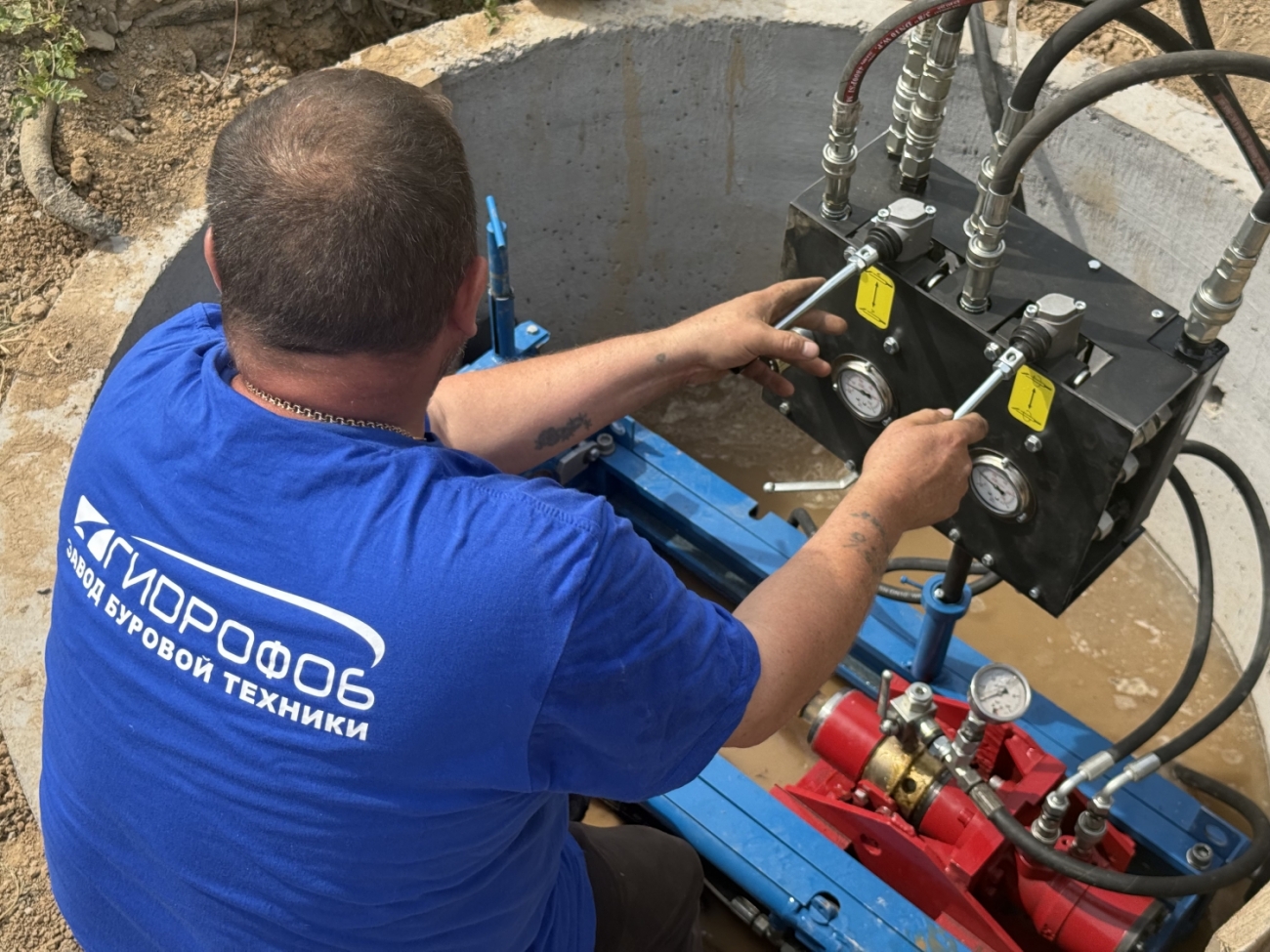

Работа в стеснённых условиях — из колодца Ø1,5 м или котлована 1,3 × 1 м.;
Усилие тяги 8 тонн и крутящий момент 1000 Н·м при компактных размерах;
Работа в сложных грунтах — песок и грунты с включениями строительного мусора.;
Три независимых гидравлических контура;
Высокопрочные буровые штанги — сталь 30ХГСА, объёмная закалка, коническая замковая резьба, внутренний канал Ø10 мм.

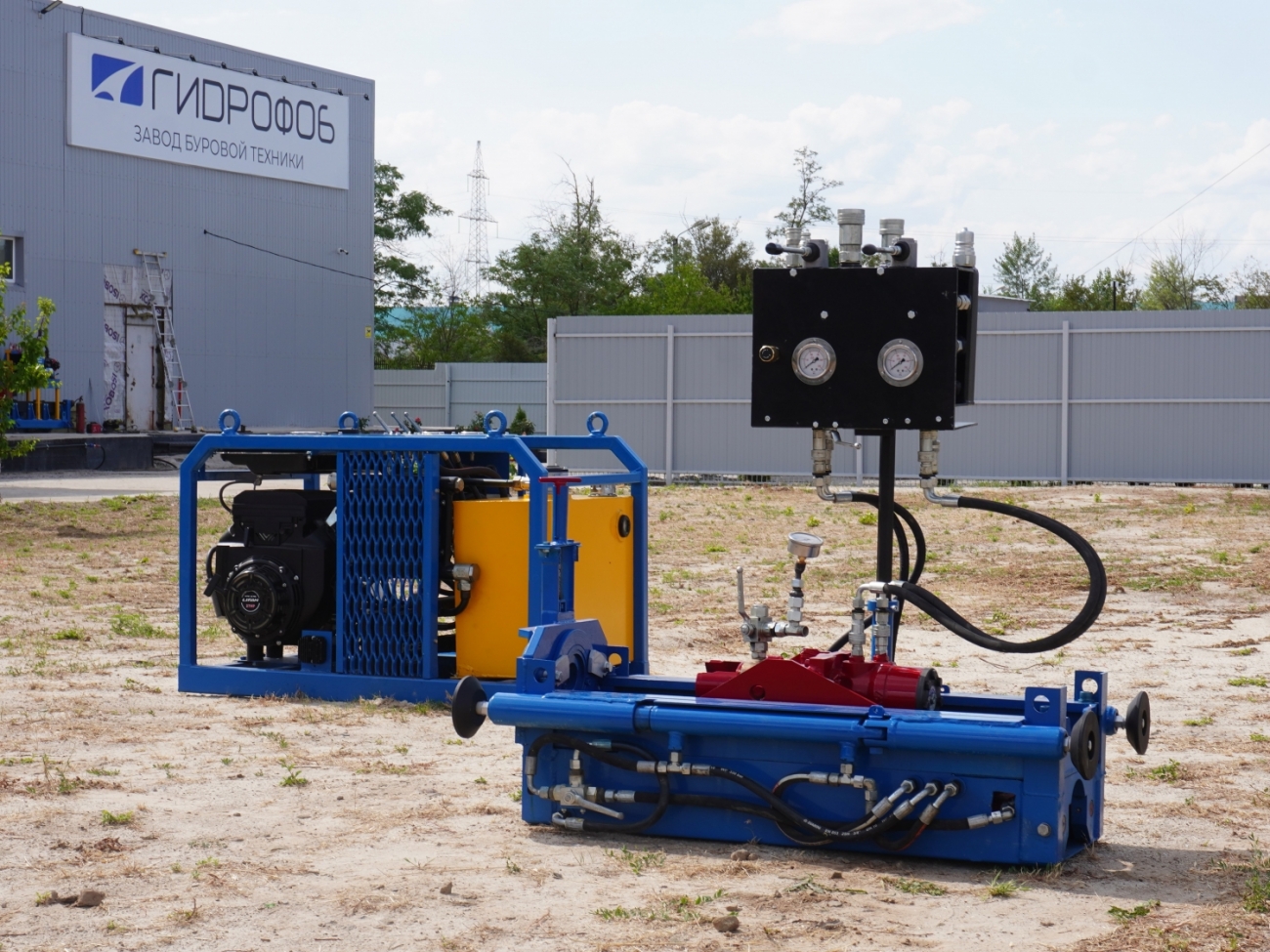

| Наименование параметра, ед. изм. | Значение |
|---|---|
| Тип насоса | шестеренчатый |
| Количество насосов | 3 |
| Рабочий объем насоса(ов) (см3) | 8/6/4 |
| Двигатель | Lifan LF2V90F |
| Мощность (л.с.) | 35 |
| Частота вращения (об/мин) | 3600 |
| Давление масла гидросистемы (bar) | 160 |
| Производительность насоса (л/мин) | 28,8/21,6/14,4 |
| Объем маслобака (л) | 56 |
| Объем топливного бака (л) | 20 |
| Габаритные размеры (д/ш/в, мм) | 1200 / 750 / 930 мм |
| Вес маслостанции (не заправленная) (кг) | 170 |
| Вес маслостанции (заправленная) (кг) | 265 |
